Słupki do bramy dwuskrzydłowej - Jak dobrać wymiary i uniknąć błędów?

Najpierw policz obciążenie, a nie tylko szerokość wjazdu

Ja zaczynam od trzech rzeczy: masy skrzydeł, ich szerokości i tego, jak bardzo działka jest wystawiona na wiatr. Dwie bramy o tej samej szerokości mogą stawiać zupełnie inne wymagania, jeśli jedna ma ażurowe wypełnienie, a druga jest pełna i ciężka jak żagiel przy silnym podmuchu. Do tego dochodzi jeszcze automatyka, bo napęd nie lubi słupa, który pracuje choćby minimalnie.

Jeśli mam coś uprościć, to najpierw oceniam, czy mówimy o lekkiej konstrukcji systemowej, czy o ciężkiej bramie wykonanej na zamówienie. Dopiero później wybieram przekrój, bo odwrócenie tej kolejności zwykle kończy się przewymiarowaniem albo, co gorsza, zbyt słabym doborem. A skoro wiadomo już, co obciąża słupki, można przejść do konkretnego profilu.

Jakie przekroje i grubości sprawdzają się w praktyce

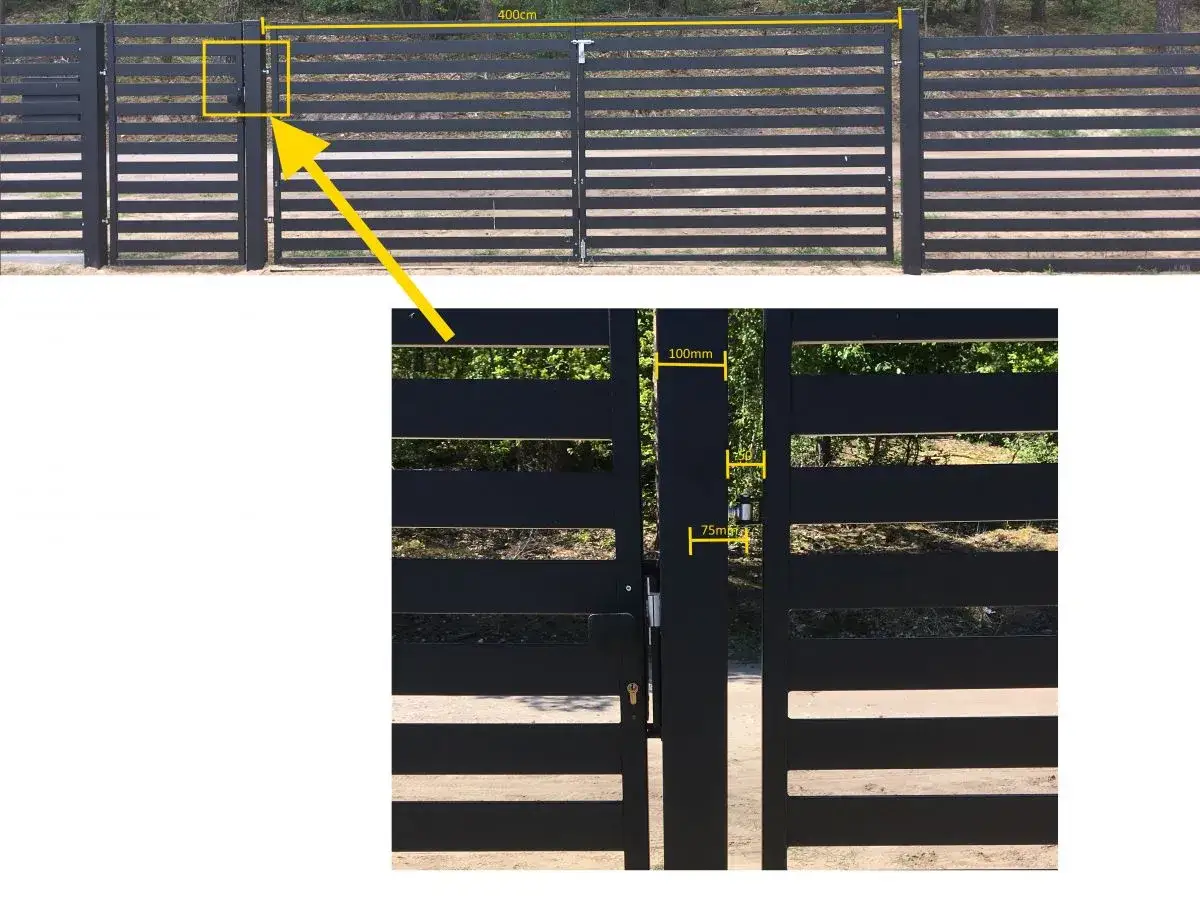

Najwygodniej myśleć o słupkach jak o elemencie nośnym, który musi utrzymać nie tylko ciężar skrzydeł, ale też ich stałą pracę przez lata. W domowych realizacjach najczęściej spotykam profile kwadratowe, bo są proste w montażu, przewidywalne i dobrze współpracują z typowymi zawiasami. Przy systemach producentów gotowych bram standardem bywają słupy 80x80 mm, a przy cięższych zestawach lub większych skrzydłach przechodzi się na 100x100 mm.

Równie ważna jak sam przekrój jest grubość ścianki. Dla bramy dwuskrzydłowej sensownym minimum jest dla mnie 3 mm, bo cieńsze ścianki szybciej „pływają” przy obciążeniu i gorzej znoszą korekty montażowe. Przy cięższych skrzydłach albo intensywnym użytkowaniu warto iść w mocniejszy wariant, zamiast liczyć, że cienki profil wystarczy „na papierze”.

Warto też pamiętać, że profil kwadratowy nie jest jedyną opcją, ale jest najbardziej bezpieczny decyzyjnie. Przy przekroju prostokątnym trzeba już bardzo uważać na kierunek obciążenia i zalecenia producenta, bo taki słupek może zachowywać się inaczej w pionie i inaczej przy pracy bocznej. Dobre wymiary słupka nie rozwiązują jeszcze całego problemu, jeśli materiał jest źle dobrany.

Stal, mur czy aluminium

Wybór materiału wpływa nie tylko na trwałość, ale też na serwis i wygląd całego frontu posesji. Ja najczęściej polecam stal ocynkowaną ogniowo, bo łączy sztywność z odpornością na korozję, a przy wykończeniu proszkowym dostaje jeszcze sensowną ochronę estetyczną. To rozwiązanie, które dobrze znosi nasze warunki pogodowe i nie wymaga przesadnej uwagi.

Jeśli działka jest narażona na wilgoć, sól albo częste zawilgocenie gruntu, stal z dobrą ochroną antykorozyjną wygrywa u mnie z większością „ładniejszych” rozwiązań. Estetyka jest ważna, ale jeśli konstrukcja ma pracować przez lata, najpierw musi być stabilna, a dopiero później dekoracyjna. I właśnie tu fundament robi większą różnicę, niż wielu osobom się wydaje.

Fundament i osadzenie decydują o trwałości

Dobry słupek bez porządnego osadzenia jest tylko pół rozwiązaniem. W Polsce trzeba liczyć się ze strefami przemarzania na poziomie 80, 100, 120 i 140 cm, więc fundament powinien zejść poniżej lokalnej głębokości przemarzania gruntu. W praktyce bezpieczniej jest zostawić jeszcze niewielki zapas, zamiast kończyć wykop dokładnie na granicy.

Ja przy słupkach bramowych nie patrzę wyłącznie na głębokość. Liczy się też szerokość stopy, zbrojenie i jakość betonu. Dla lżejszych konstrukcji spotyka się wykopy rzędu 40-60 cm średnicy lub boku, ale przy cięższej bramie i słabszym gruncie lepiej zwiększyć gabaryt fundamentu niż liczyć na cud. Beton musi też dojrzeć, więc ciężkiej bramy nie wiesza się „na świeżo”; pełną wytrzymałość konstrukcja osiąga zwykle po około 28 dniach.

Ważny jest też detal, o którym wiele osób zapomina: słupek nie może pracować jak osobny, cienki pal wbity w ziemię. Jeżeli ma utrzymać dwie skrzydła, powinien być zabetonowany stabilnie, a przy istniejącej płycie lub innym twardym podłożu czasem wchodzi w grę kotwienie chemiczne. To już jednak ma sens tylko wtedy, gdy podłoże rzeczywiście jest nośne i dobrze przygotowane. Kiedy fundament jest przemyślany, trzeba jeszcze dopiąć temat automatyki i okuć.

Automatyka i okucia mogą wymusić inne rozwiązanie

Jeżeli brama ma być automatyczna, sam przekrój słupka nie wystarczy. Trzeba sprawdzić, jak daleko zawias znajduje się od krawędzi słupa, bo od tego zależy praca siłownika. Siłownik liniowy to napęd z wysuwanym tłokiem; działa świetnie, ale tylko wtedy, gdy geometria montażu jest zgodna z jego zakresem. Przy szerokich, murowanych słupkach może się okazać, że bardziej sensowny będzie napęd ramieniowy.

Widziałem już montaże, w których inwestor zamówił piękne, masywne słupy, a potem okazało się, że standardowy napęd nie ma miejsca na prawidłową pracę. Do tego dochodzą jeszcze przewody zasilające, fotokomórki, odboje i mechaniczne blokady skrzydeł. Jeśli nie zostawi się na nie miejsca od początku, później kończy się to wierceniem, przeróbkami albo kompromisem, którego dałoby się łatwo uniknąć.

Przy automatyce zwracam też uwagę na otwieranie skrzydeł. Brama otwierana do wewnątrz wymaga innej rezerwy przestrzeni niż brama otwierana na zewnątrz, a każde skrzydło musi mieć miejsce na pełny ruch bez ocierania o słupek, kostkę czy mur. To jeden z tych momentów, w których projekt na kartce wygląda dobrze, ale dopiero sprawdzenie geometrii ujawnia, czy rozwiązanie naprawdę zadziała.

Błędy, które wychodzą po pierwszej zimie

Najwięcej problemów widzę tam, gdzie ktoś próbował oszczędzić na elemencie nośnym albo poszedł na skróty przy montażu. Nie są to błędy spektakularne, ale bardzo kosztowne w poprawkach, bo dotyczą całej geometrii bramy.

• Zbyt cienki profil - słupek ugina się pod ciężarem skrzydeł i brama zaczyna pracować na zawiasach.
• Za płytki fundament - mróz potrafi wypchnąć całą konstrukcję i rozregulować domknięcie.
• Brak luzu montażowego - brama działa latem, ale zimą zaczyna ocierać lub blokować się na ryglach.
• Ignorowanie geometrii automatyki - napęd działa ciężko, za wolno albo w ogóle nie pasuje do słupa.
• Słaba ochrona antykorozyjna - po kilku sezonach pojawiają się ogniska rdzy, zwłaszcza przy cięciach i spawach.
• Brak sprawdzenia pionu - nawet dobry słupek źle ustawiony na starcie daje później krzywe skrzydła.

Najbardziej podstępny błąd to montaż „na styk”. Brama potrzebuje miejsca na ruch, na pracę materiału i na niewielkie różnice temperatury. Jeśli wszystko jest dociśnięte bez zapasu, konstrukcja zwykle zemści się szybciej, niż właściciel się spodziewa. Na końcu zostaje więc pytanie najbardziej praktyczne: co wybrałbym do typowej posesji?

Gdybym dziś wybierał słupki do typowej posesji

Na zwykłej działce z domem jednorodzinnym najczęściej postawiłbym na stalowy słupek 80x80 mm z 3 mm ścianki, ocynkowany ogniowo, a najlepiej jeszcze malowany proszkowo. To rozwiązanie daje dobry balans między kosztem, sztywnością i trwałością, jeśli brama nie jest przesadnie ciężka. Dla lekkich bram panelowych i ażurowych to najczęściej rozsądny wybór.

Jeśli miałbym sprowadzić cały temat do jednego zdania, powiedziałbym tak: do większości posesji wygrywa solidny słupek stalowy z dobrze zaprojektowanym fundamentem, a nie najbardziej ozdobny model z katalogu. Gdy brama jest cięższa, wyższa albo ma pracować z automatyką, bezpieczniej od razu podnieść poprzeczkę do 100x100 mm i nie liczyć, że słabsza konstrukcja „jakoś się ułoży”. W ogrodzeniach i bramach najdroższe są zwykle nie materiały, tylko poprawki po źle podjętej decyzji.
