Montaż słupków do bramy przesuwnej - Jak uniknąć typowych błędów?

Jak rozumiem rolę słupków przy bramie przesuwnej

Najczęściej widzę jeden błąd już na starcie: ktoś traktuje słupki jak zwykły element ogrodzenia, a przecież to one ustawiają geometrię całego wjazdu. W praktyce nie chodzi o samą estetykę, tylko o to, żeby brama była prowadzona, domykana i zabezpieczona bez tarcia oraz bez niepotrzebnych naprężeń. Jeśli ten etap jest zrobiony byle jak, później nie uratuje go ani mocniejszy napęd, ani częstsze smarowanie.

Słupek prowadzący

To on stabilizuje górną część skrzydła i utrzymuje je w pionie podczas ruchu. Montuje się na nim rolki prowadzące albo prowadnicę, a ich ustawienie musi być na tyle dokładne, by brama nie „szukała” toru przy każdym przesunięciu. W praktyce ten słupek bierze na siebie więcej, niż wygląda na pierwszy rzut oka, bo odpowiada za płynność całej pracy.

Słupek najazdowy

Ten element zamyka przejazd i przejmuje końcowe pozycjonowanie skrzydła. Na nim zwykle pracują rolka najazdowa, gniazdo lub łapacz, czyli elementy, które przyjmują bramę w pozycji zamkniętej i odciążają wózki. Dobrze ustawiony słupek najazdowy chroni konstrukcję przed uderzeniami, a źle ustawiony potrafi po prostu wybijać bramę z osi.

Przeczytaj również: Jaka przeciwwaga do bramy 5m - Ile powinna wynosić w praktyce?

Słupek pod automatykę

Jeśli brama ma napęd, dochodzi jeszcze miejsce na silnik, wsporniki, fotokomórki i przewody. Taki słupek albo osobna podstawa muszą być sztywne, bo napęd nie powinien wisieć na cienkiej ściance, która ugina się pod obciążeniem. Przy cięższych bramach to właśnie ten detal decyduje o tym, czy automat będzie działał cicho i powtarzalnie, czy zacznie walczyć z geometrią całej konstrukcji.

Gdy wiem już, które punkty naprawdę przenoszą obciążenie, przechodzę do wyboru systemu, bo od tego zależy cały fundament i rozstaw podpór.

Samonośna i szynowa wymagają innego osadzenia

Tu łatwo popełnić kosztowny błąd: obie bramy wyglądają podobnie, ale pracują zupełnie inaczej. Brama samonośna „wisi” kilka centymetrów nad nawierzchnią i nie opiera się na szynie w podłożu, za to wymaga miejsca na przeciwwagę oraz dłuższego odcinka cofnięcia. Brama szynowa jest prostsza konstrukcyjnie, ale bardziej wrażliwa na brud, lód i nierówności w fundamencie, bo nawet drobny problem na torze od razu czuć w pracy skrzydła.

Przy planowaniu samonośnej liczę zwykle odcinek przesuwu z zapasem około 30-40% względem światła wjazdu. Dla przejazdu 4 m oznacza to, że realnie trzeba przygotować mniej więcej 5,2-5,6 m wolnej strefy ruchu. Z kolei w bramie szynowej kluczowe staje się idealne wypoziomowanie i odprowadzenie wody, bo zima szybko pokaże każdy błąd w tym obszarze.

Ta różnica mówi mi jedno: jeśli od początku źle rozpoznam system, później poprawki będą droższe niż sam montaż. Następny krok to już czysta geometra, czyli wyznaczenie osi i osadzenie podpór tak, żeby brama nie walczyła z własnym fundamentem.

Jak osadzam słupki krok po kroku

Najpierw wyznaczam oś przejazdu sznurkiem murarskim i zaznaczam położenie słupka prowadzącego oraz najazdowego. Dopiero potem kopię wykopy, bo bez osi łatwo ustawić fundament „na oko”, a to zwykle kończy się krzywym domknięciem albo napięciem na prowadnicach. W przypadku słupków przy bramie przesuwnej nie liczy się tylko to, gdzie stoją, ale też jaką mają relację do wózków, napędu i miejsca na łapacz.

1. Wyznaczam światło przejazdu i zapas na ruch. Przy samonośnej zostawiam przestrzeń także na przeciwwagę, a przy szynowej sprawdzam, czy tor nie będzie kolidował z nawierzchnią i odwodnieniem.
2. Robię wykop pod fundament. W praktyce szerokość 30-40 cm dla pojedynczego punktu montażowego bywa sensownym punktem wyjścia, ale głębokość dopasowuję do regionu i warunków gruntu. W Polsce bezpieczny zakres odniesienia to zwykle 80-140 cm, czyli poniżej strefy przemarzania.
3. Ustawiam słupki w pionie i w osi. Kontroluję pion w dwóch płaszczyznach, a jeśli trzeba, usztywniam elementy stężeniami. Z doświadczenia powiem wprost: milimetr błędu na górze potrafi po kilku metrach dać centymetr różnicy.
4. Przygotowuję przepusty i punkty mocowania. Jeśli planuję automatykę, fotokomórki albo czujniki, wszystko musi mieć swoje miejsce jeszcze przed zalaniem betonu.
5. Zalewam i zagęszczam fundament. Nie zostawiam pustek przy ściankach wykopu, bo to potem pracuje razem z wodą i mrozem. Przy wilgotnym gruncie pomagają warstwy odsączające i sensowny spadek od konstrukcji.
6. Odczekuję, zanim obciążę konstrukcję. Nie przyspieszam montażu skrzydła na świeżym betonie. Na lekkie obciążenie daję kilka dni, a pełne użytkowanie dopiero wtedy, gdy fundament rzeczywiście zwiąże.

Na końcu montuję rolki prowadzące, łapacze i najazd, a potem sprawdzam niewielkie luzy montażowe. Przy górnej prowadnicy trzymam dystans rzędu około 5 mm od ściany prowadnicy, bo zbyt ciasny montaż mści się przy zmianach temperatury i minimalnym osiadaniu gruntu. Kiedy brama zaczyna chodzić ręką bez szarpania, wiem, że fundament i słupki są ustawione sensownie, i mogę przejść do błędów, które najczęściej wychodzą dopiero po czasie.

Najczęstsze błędy, które wychodzą dopiero po kilku miesiącach

• Zbyt płytki fundament. Po pierwszej zimie słupek potrafi minimalnie „wyjść” z gruntu, a wtedy brama zaczyna ocierać albo przestaje się domykać.
• Brak pionu i kontroli osi. Nawet solidny profil nie pomoże, jeśli słupek jest ustawiony o centymetry za daleko lub za blisko od właściwej linii pracy.
• Brak odwodnienia. Woda stojąca przy betonie to prosta droga do wysadzin mrozowych i rozchwiania geometrii.
• Za ciasny montaż rolek i łapaczy. Brama nie powinna wciskać się w prowadzenie na siłę; jeśli elementy końcowe są dociśnięte, pojawia się tarcie i szybsze zużycie.
• Obciążenie świeżego betonu. To jeden z tych błędów, które widać dopiero po pewnym czasie, kiedy fundament jeszcze nie miał szansy się ustabilizować.
• Brak miejsca na serwis. Jeśli do napędu, fotokomórek albo złącza nie da się później swobodnie dostać, każda awaria robi się dwa razy droższa.

W praktyce takie błędy nie tylko psują komfort użytkowania, ale też skracają żywotność całego systemu. Gdy eliminuję je na etapie projektu, automatyka i osprzęt przestają być problemem, a zaczynają po prostu działać.

Automatyka i osprzęt też trzeba przewidzieć na starcie

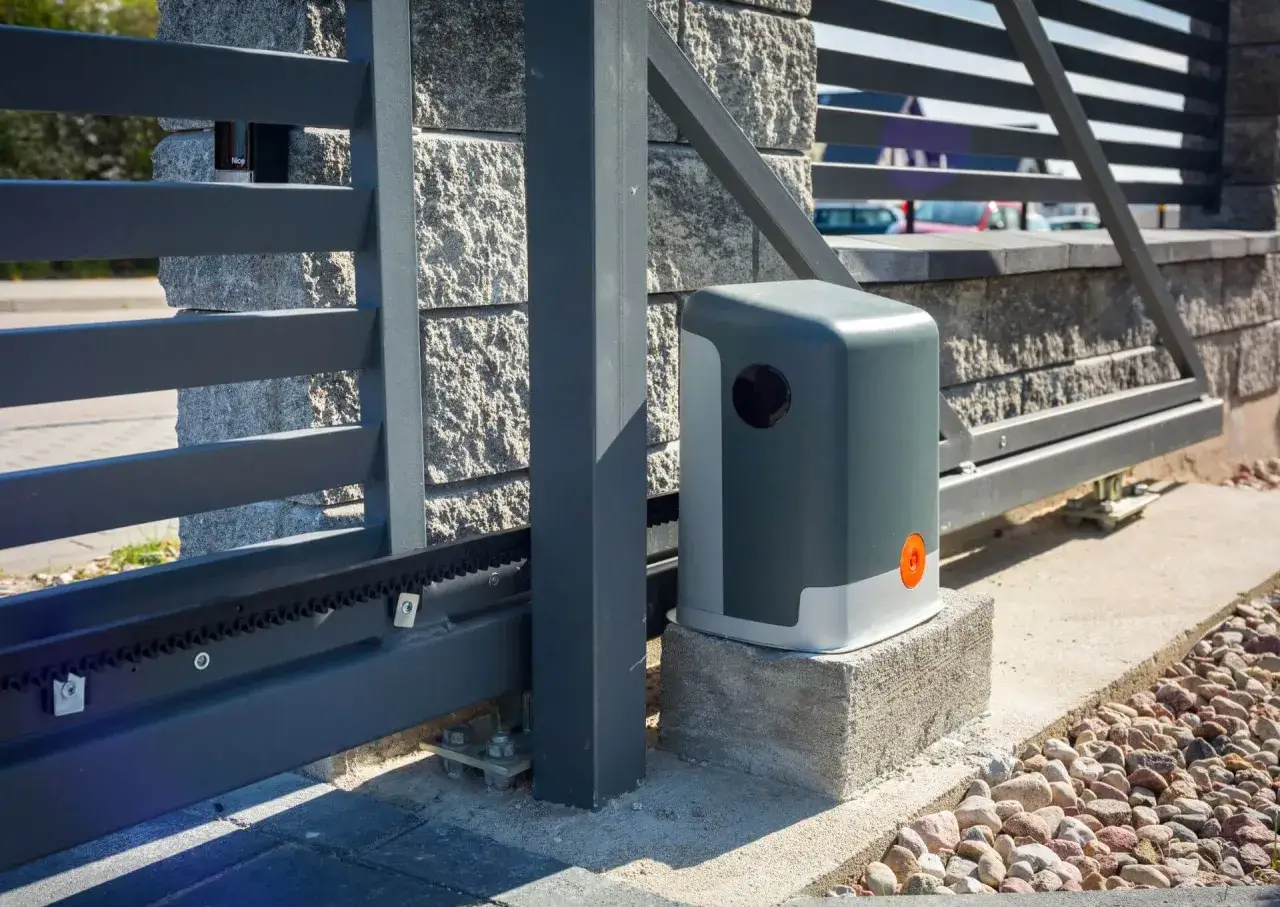

Przy napędzie nie chodzi wyłącznie o silnik. Trzeba przewidzieć miejsce na podstawę, listwę zębatą, przewody, fotokomórki i awaryjne rozsprzęglenie, czyli możliwość ręcznego odblokowania bramy przy braku prądu. Montaż napędu wykonuję pionowo do słupka podtrzymującego, a pozycję ustawiam nie „na oko”, tylko na podstawie rzeczywistego położenia listwy zębatej przy bramie.

To ważne, bo pierwszy odcinek listwy zębatej pozwala ustalić dokładną wysokość i odległość napędu od skrzydła. Jeśli ten punkt jest ustawiony źle, silnik pracuje pod obciążeniem, a to szybko widać po głośniejszej pracy i większym zużyciu przekładni. Z kolei fotokomórki i przewody warto planować razem ze słupkiem, a nie dopiero wtedy, gdy beton już związał.

• Przepust kablowy. Zostawiam go od razu, bo późniejsze wiercenie w gotowym fundamencie jest kłopotliwe i ryzykowne.
• Mocna podstawa pod napęd. Cienka ścianka słupka nie powinna przenosić sił od mechanizmu.
• Miejsce na fotokomórki. Ich położenie musi być zgodne z ruchem skrzydła i nie może kolidować z łapaczem.
• Dostęp serwisowy. Dobrze, gdy do napędu da się dojść bez rozbierania połowy ogrodzenia.

Jeśli ten etap jest pominięty, nawet dobrze osadzone słupki nie wykorzystają swojego potencjału. Kiedy konstrukcja ma już pracować z automatyką, zaczyna się też temat kosztów, bo przygotowanie fundamentu i podpór to osobna pozycja w budżecie.

Ile kosztuje poprawny montaż i gdzie nie ciąć budżetu

W 2026 roku same prace przygotowawcze zwykle kosztują mniej niż późniejsze poprawki po źle ustawionej osi. Dlatego patrzę nie tylko na cenę montażu, ale też na to, co dokładnie obejmuje: wykop, zbrojenie, betonowanie, osadzenie słupków, regulację i ewentualne przygotowanie pod automatykę. Jeśli w wycenie czegoś nie ma, najczęściej pojawi się to później jako dopłata.

Na czym nie oszczędzam? Na geometrii, zbrojeniu i przygotowaniu gruntu. Najtańsza oferta bywa kusząca tylko wtedy, gdy pomija prace, których nie widać po pierwszym dniu użytkowania. A właśnie one decydują o tym, czy brama będzie spokojnie działać przez lata, czy zacznie wymagać stałych poprawek.

Co sprawdziłbym przed pierwszym pełnym otwarciem

• Przesuwam bramę ręcznie na całej długości i sprawdzam, czy nigdzie nie zmienia dźwięku oraz nie „szura” w jednym punkcie.
• Patrzę, czy słupek prowadzący trzyma pion po zamknięciu i po częściowym otwarciu, bo wtedy najlepiej wychodzą drobne odchyłki.
• Kontroluję, czy łapacz, najazd i zamek nie wymagają nadmiernej siły przy domykaniu.
• Po deszczu i po pierwszym przymrozku oglądam podstawę słupków, bo to właśnie wtedy najłatwiej zauważyć problem z wodą i osiadaniem.
• Sprawdzam, czy przewody, napęd i fotokomórki mają sensowny dostęp serwisowy, a nie są schowane tak, że każda regulacja wymaga rozbierania ogrodzenia.

Jeżeli wszystkie te punkty się zgadzają, brama zwykle pracuje lekko i bez niespodzianek. Właśnie tak rozumiem dobrze wykonany montaż słupków: nie jako sam etap budowlany, ale jako podstawę całej, bezproblemowej pracy wjazdu przez kolejne sezony.
