Dobrze wykonana stopa pod bramę decyduje nie tylko o tym, czy skrzydło będzie lekko pracowało zimą i po deszczu, ale też o tym, czy po roku nie zacznie ocierać o podjazd albo rozjeżdżać osi zawiasów. W praktyce liczą się trzy rzeczy: typ bramy, głębokość posadowienia i to, czy beton współpracuje z gruntem, a nie z nim walczy. Poniżej pokazuję, jak dobrać fundament pod bramę wjazdową i furtkę, czego nie pomylić przy wymiarach oraz które detale techniczne naprawdę robią różnicę.
Najważniejsze zasady, które oszczędzają poprawki
- Fundament dobiera się do typu bramy: przesuwnej, skrzydłowej lub furtki, a nie według jednego szablonu.
- W Polsce spód fundamentu powinien zwykle zejść poniżej lokalnej strefy przemarzania, najczęściej z około 20 cm zapasu.
- Przy bramach przesuwnych krytyczne są poziom, osiowość i miejsce na wózki, automat oraz peszle na przewody.
- Do większości stabilnych realizacji sprawdza się beton B25 / C20/25 i zbrojenie z prętów około 12 mm.
- Najgorszy błąd to zbyt płytki albo źle wypoziomowany fundament. Potem brama chodzi ciężko, a regulacja daje tylko krótką ulgę.
Co naprawdę oznacza fundament pod bramę
Fundament pod bramę to nie jest zwykła wylewka. To element, który przejmuje ciężar słupków, zawiasów, wózków jezdnych i napędu, a przy okazji musi przeciwstawić się ruchom gruntu po mrozie i po intensywnych opadach. Z mojego doświadczenia największy błąd zaczyna się wtedy, gdy ktoś traktuje go jak prostą podstawę pod kostkę brukową. Brama pracuje dynamicznie: rusza, zatrzymuje się, przenosi drgania i przez lata obciąża te same punkty, więc podłoże musi być stabilne, równe i przewidziane pod konkretny system.
Inaczej projektuję podstawę pod bramę przesuwną, inaczej pod skrzydłową, a jeszcze inaczej pod samą furtkę. Na gruncie wysadzinowym, na glinie albo na nasypie niekontrolowanym zwykłe „jakoś to będzie” kończy się szybciej, niż wielu inwestorów zakłada. Jeśli od razu dobrze rozpoznamy ten etap, reszta prac idzie spokojniej. Dlatego najpierw rozbijam temat na typ konstrukcji, a dopiero potem na wymiary i zbrojenie.
Jaki układ pasuje do bramy przesuwnej, skrzydłowej i furtki

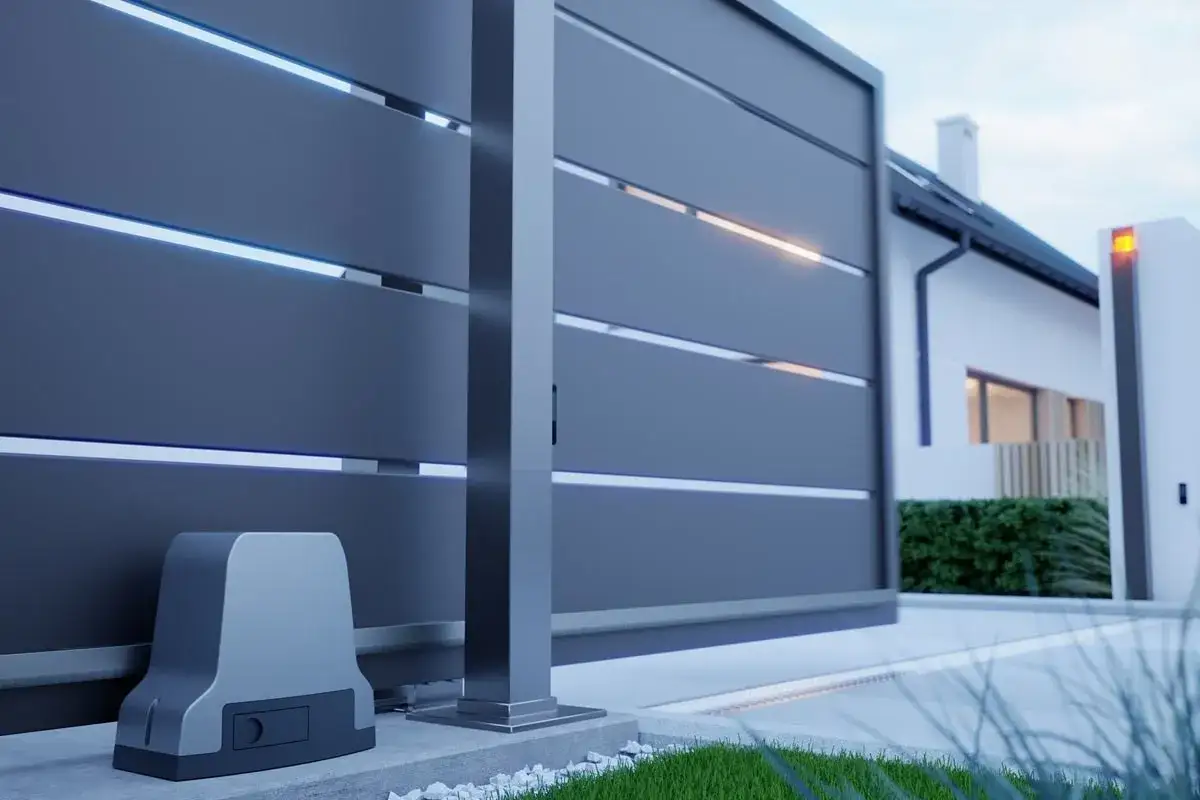

Nie każdy fundament pracuje tak samo. Dla bramy przesuwnej liczy się zupełnie inny rozkład obciążeń niż dla skrzydłowej, bo wózki jezdne, listwa zębata i słup prowadzący przenoszą siły wzdłuż konstrukcji. W bramie skrzydłowej najważniejsze są słupki zawiasowe i zamkowe, a przy furtce dochodzi jeszcze częste, punktowe obciążenie zamka i elektrozaczepu. To właśnie dlatego przed betonowaniem trzeba wiedzieć, co dokładnie stanie na fundamencie.| Element | Co przenosi obciążenie | Najczęstszy układ | Na co uważać |
|---|---|---|---|
| Brama przesuwna | Wózki jezdne, słup prowadzący, napęd | Fundament liniowy pod przeciwwagą i osobny punkt pod słupek czołowy lub automat | Poziom, osiowość, miejsce na napęd i peszle pod kable |
| Brama skrzydłowa | Zawiasy, odboje, siła wiatru | Dwie stopy punktowe pod słupki albo ława łącząca przy słabszym gruncie | Pion słupków, prześwit pod skrzydłem i praca zawiasów |
| Furtka | Zawiasy, zamek, elektrozaczep | Pojedyncza stopa pod słupek zawiasowy i zamkowy, zwykle w jednej linii z bramą | Światło między słupkami, luz na zamek i prześwit przy gruncie |
| Brama z automatyką | Siłowniki, fotokomórki, przewody | Jak wyżej, ale z dodatkowymi przepustami i miejscem serwisowym | Brak peszli i brak dostępu do kabli mści się przy pierwszej awarii |
Jeżeli brama i furtka stoją w jednej linii, pilnuję jednego poziomu i jednej osi montażowej. Różnica kilku milimetrów na etapie betonu potrafi zamienić się w problem z zamkiem, ryglem albo automatycznym domykaniem. To właśnie ten etap oddziela solidny montaż od kosmetycznej poprawki po betonowaniu.
Jakie wymiary i głębokość przyjąć
W Polsce warto patrzeć na cztery strefy przemarzania: 0,8 m, 1,0 m, 1,2 m i 1,4 m. W praktyce spód fundamentu powinien zejść przynajmniej około 20 cm poniżej lokalnej strefy przemarzania, bo mróz nie podnosi gruntu równomiernie, a wilgoć w ziemi robi swoje. Na Suwalszczyźnie, w strefach podmokłych albo na słabszym podłożu nie skracałbym tego zapasu tylko po to, żeby zaoszczędzić na betonie.
| Parametr | Zakres praktyczny | Dlaczego ma znaczenie |
|---|---|---|
| Głębokość posadowienia | 80-140 cm, zależnie od strefy przemarzania i gruntu | Chroni przed wysadzinami mrozowymi i „chodzeniem” słupków |
| Szerokość stopy punktowej | 30-50 cm; w prefabrykatach często pojawia się minimum 500 x 500 mm | Rozkłada nacisk słupka i ogranicza osiadanie |
| Fundament bramy przesuwnej | Długość zbliżona do przeciwwagi, zwykle z zapasem 20-30 cm | Daje miejsce na wózki, regulację i bezpieczne osadzenie okuć |
| Beton | B25 / C20/25 jako bezpieczny standard | Lepsza rezerwa nośności niż przy najniższych klasach mieszanki |
| Prześwit pod skrzydłem | Około 50 mm | Zapobiega ocieraniu o grunt, śnieg i drobne nierówności |
| Luz między elementami | Zwykle 10-20 mm, zależnie od systemu | Pozwala pracować zawiasom i okuć bez klinowania |
W gotowych systemach montażowych często spotyka się też twardsze minimum: 800 mm głębokości dla fundamentu i jeszcze większe wartości przy cięższych bramach lub bardziej wymagającym gruncie. Jeśli producent konkretnego zestawu podaje inne liczby, to jego instrukcja ma pierwszeństwo przed każdym „uniwersalnym” wzorem. Kiedy geometria jest już ustalona, można przejść do wykonania bez zgadywania.
Jak wykonać fundament krok po kroku
Tu nie ma magii, ale jest kilka miejsc, w których łatwo popełnić kosztowny błąd. Ja zawsze idę tą samą kolejnością, bo skraca to montaż i eliminuje poprawki.
- Wytycz oś wjazdu i kierunek otwierania. Sprawdź, czy skrzydło nie będzie wchodzić w podjazd, skarpę, chodnik albo miejsce parkowania auta.
- Oznacz pozycje słupków, wózków i przepustów. Jeśli planujesz automatykę, od razu zaplanuj miejsce na przewody, fotokomórki i ewentualny napęd.
- Wykop do wymaganej głębokości. Zdejmij humus, usuń luźny grunt i zagęść dno. Na mokrej glinie bez zagęszczenia fundament zacznie pracować od pierwszej zimy.
- Ustaw szalunek, jeśli grunt się osypuje. Przy prostych, punktowych stopach czasem wystarczy równa ściana wykopu, ale przy większym fundamencie szalunek daje lepszą kontrolę nad wymiarem.
- Włóż zbrojenie i peszle. To moment, którego nie da się już sensownie poprawić po zalaniu betonu.
- Zalej betonem i wypoziomuj górę. Po wylaniu sprawdź poziomy w dwóch kierunkach. Fundament ma być równy, bo każda późniejsza korekta jest droższa niż jedna godzina dokładności teraz.
- Daj betonowi czas na związanie. W praktyce wstępne dojrzewanie trwa zwykle od 3 do 14 dni, zależnie od pogody i klasy mieszanki. Nie obciążaj świeżego fundamentu za wcześnie.
Przy bramie z automatyką montaż próbny przed zalaniem bardzo pomaga. Ustawione na sucho słupki i wózki od razu pokazują, czy coś nie trzyma osi, czy otwór na przewody nie jest za ciasny i czy skrzydło ma wystarczający prześwit. To są drobiazgi, które w praktyce oszczędzają cały dzień roboty.

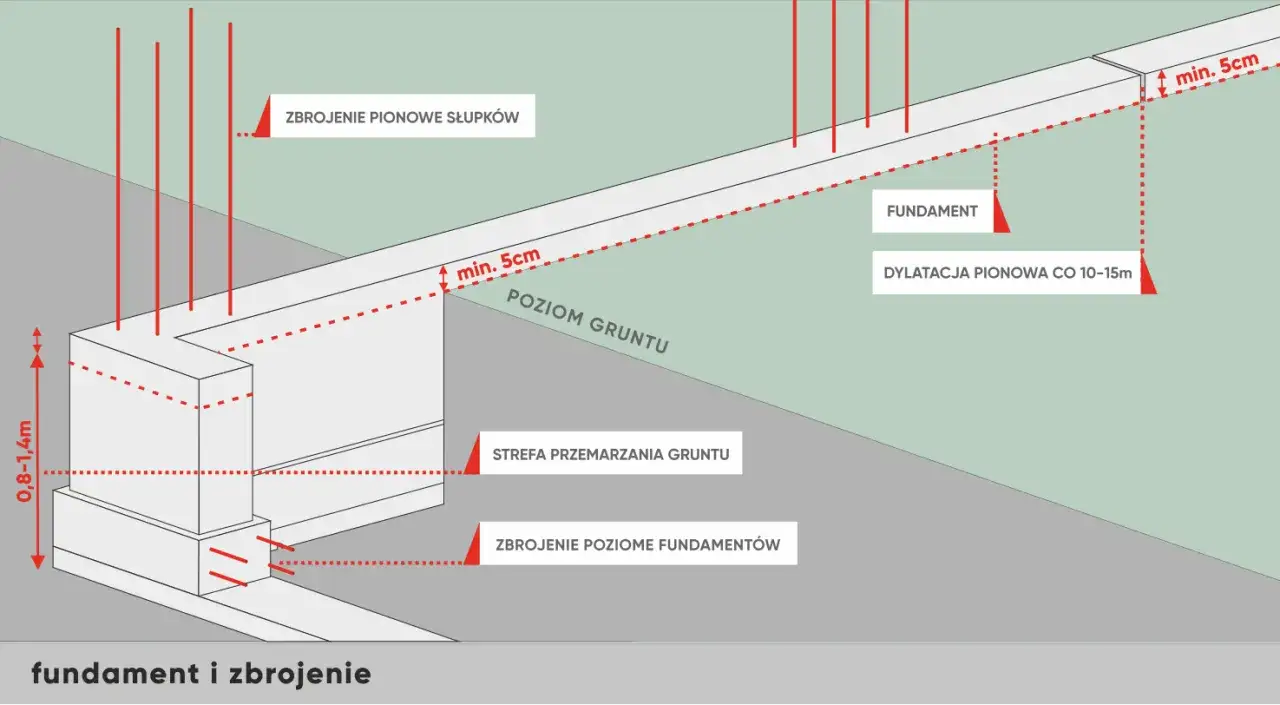

Zbrojenie, beton i kotwy które robią różnicę
Beton: pod fundament pod bramę najczęściej wybieram B25, czyli w nowszym oznaczeniu C20/25. B20 bywa dopuszczalny przy lżejszych słupkach, ale przy bramie przesuwnej i automatyce wolę zostawić wyraźny zapas nośności. Tu nie chodzi o prestiż klasy betonu, tylko o to, żeby konstrukcja nie siadała po kilku sezonach.
Zbrojenie: przy większych słupach i ławach używam zazwyczaj czterech prętów Ø12 mm spiętych strzemionami z Ø6 mm co 15-25 cm. To nie jest ozdoba, tylko sposób na rozłożenie naprężeń i ograniczenie rys. Pręty nie mogą leżeć bezpośrednio na gruncie, bo wtedy szybko przegrywają z wilgocią i korozją.
Kotwy i przepusty: w systemach przesuwnych często pojawiają się kotwy chemiczne M16x250, a przy słupkach i lżejszych elementach M12. Kotwa powinna wystawać około 50 mm ponad beton, żeby dało się pewnie zamocować element. Ja zawsze zostawiam też osobny peszel na przewody, nawet jeśli automat ma dojść dopiero później. W bramach skrzydłowych pilnuję dodatkowo detalu, który wielu osobom umyka: prześwit od podłoża i luz przy słupku. Jeśli system wymaga około 45 mm między słupem a skrzydłem i 50 mm od gruntu, to nie ma sensu tego „poprawiać” na oko.
Kiedy te elementy są dopięte, można realnie policzyć koszt i zdecydować, czy robić wszystko samemu, czy jednak zamówić ekipę. To zwykle prostsza decyzja, niż wygląda na początku.
Ile to kosztuje i kiedy lepiej zlecić pracę
Sam fundament nie jest najdroższą częścią całej bramy, ale potrafi zaskoczyć, jeśli dochodzi głęboki wykop, wywóz ziemi, grubsze zbrojenie albo przygotowanie pod automatykę. Poniżej podaję widełki orientacyjne dla samej podstawy i prac ziemno-betonowych, bez ceny skrzydeł, słupków czy napędu.
| Wariant | Materiały | Robocizna | Kiedy ma sens |
|---|---|---|---|
| Furtka na stabilnym gruncie | 300-700 zł | 400-900 zł | Gdy słupek nie przenosi dużych obciążeń i nie ma automatyki |
| Brama skrzydłowa z dwiema stopami | 600-1300 zł | 800-1800 zł | Standardowa posesja, dwa słupki, klasyczne zawiasy i zamek |
| Brama przesuwna z przygotowaniem pod automat | 900-2200 zł | 1200-3000 zł | Więcej betonu, kotwy, przepusty i dokładniejsze poziomowanie |
Na słabym gruncie, przy wywozie urobku albo dodatkowym zbrojeniu koszt potrafi wzrosnąć o 30-70%. Zleciłbym projekt konstruktorowi, jeśli działka jest na nasypie, ma wysoki poziom wody, leży przy skarpie albo brama przekracza 5 m i ma pracować z napędem. W takich warunkach oszczędność na etapie fundamentu zwykle wraca jako poprawki, a te są zawsze droższe od porządnego startu.
Zanim zalejesz beton, sprawdź te siedem punktów
- Oś fundamentów zgadza się z linią ogrodzenia i kierunkiem otwierania bramy.
- Głębokość schodzi poniżej lokalnej strefy przemarzania z realnym zapasem.
- Peszle na przewody są ułożone przed wylaniem betonu, a nie „dopiero potem”.
- Poziom sprawdziłeś w dwóch kierunkach, najlepiej laserem albo długą poziomicą.
- Rozstaw słupków odpowiada konkretnemu systemowi bramy i furtki.
- Prześwit pod skrzydłem i luz przy zamku są zgodne z okuciami, a nie z przyzwyczajeniem wykonawcy.
- Czas wiązania betonu i kotew masz wpisany w harmonogram, zanim pojawi się ekipa montażowa.
Jeżeli któryś z tych punktów budzi wątpliwość, popraw go przed betonowaniem, a nie po montażu. Dobrze zaplanowana podstawa pod bramę nie rzuca się w oczy, ale to ona decyduje, czy wjazd będzie działał lekko i bez nerwowych regulacji przez lata.
