Brama przesuwna ma sens wtedy, gdy ruch jest lekki, przewidywalny i bezpieczny. Sam mechanizm bramy przesuwnej opiera się na kilku prostych zasadach: skrzydło musi toczyć się bez oporu, napęd ma przenosić ruch precyzyjnie, a zabezpieczenia powinny reagować szybciej niż człowiek zdąży zauważyć przeszkodę. Poniżej rozkładam ten układ na czynniki pierwsze: od budowy i działania, przez dobór napędu, aż po typowe usterki i serwis.
Najważniejsze rzeczy, które warto wiedzieć o bramie przesuwnej
- Bramy przesuwne dzielą się przede wszystkim na szynowe i samonośne, a każdy z tych układów pracuje inaczej.
- Ruch skrzydła przenoszą wózki, rolki prowadzące, odboje i gniazdo najazdowe, czyli nie sam napęd.
- Napęd elektryczny zamienia obrót koła zębatego na liniowy przesuw listwy zębatej.
- Dobór siłownika powinien uwzględniać nie tylko wagę skrzydła, ale też opory toczenia i intensywność pracy.
- Fotokomórki, krańcówki i odsprzęglenie awaryjne nie są dodatkiem, tylko częścią bezpiecznego systemu.
- Większość problemów z pracą bramy wynika z geometrii, zabrudzeń albo złej regulacji, a nie z samego silnika.
Jak naprawdę porusza się brama przesuwna
W praktyce spotykam dwa podstawowe układy. Pierwszy to brama szynowa, która jedzie po prowadnicy osadzonej w podłożu. Drugi to brama samonośna, zawieszona na wózkach i poruszająca się nad gruntem, bez kontaktu z szyną w ziemi. Ta druga wersja jest zwykle wygodniejsza zimą i po deszczu, bo nie zbiera tak łatwo błota, liści czy lodu, ale wymaga więcej miejsca wzdłuż ogrodzenia, bo skrzydło ma przeciwwagę i jest dłuższe niż sam prześwit wjazdu.
| Typ bramy | Jak pracuje | Co to daje w praktyce |
|---|---|---|
| Szynowa | Skrzydło toczy się po szynie w podłożu i jest prowadzone po całej długości ruchu. | Prosta konstrukcja, ale większa wrażliwość na zabrudzenia i oblodzenie. |
| Samonośna | Skrzydło „wisi” nad gruntem na wózkach i pracuje bez szyny jezdnej w ziemi. | Lepsza na trudniejsze warunki, ale potrzebuje miejsca na przeciwwagę i solidnego fundamentu. |
Z jakich elementów składa się system przesuwu
Tu najłatwiej popełnić błąd myślenia, że wszystko robi silnik. W rzeczywistości to układ współpracujących elementów: jedne prowadzą, inne odciążają, jeszcze inne zatrzymują skrzydło albo pilnują bezpieczeństwa. Gdy choć jeden detal jest źle ustawiony, cała brama zaczyna szarpać, hałasować albo po prostu szybciej się zużywa.
| Element | Rola | Co zwykle zdradza problem |
|---|---|---|
| Wózki jezdne | Przenoszą ciężar skrzydła i pozwalają mu się przesuwać. | Ciężki start, stuki, zacieranie, nierówny bieg. |
| Rolka prowadząca | Stabilizuje górną część bramy i ogranicza boczne wychylenie. | Kołysanie skrzydła, ocieranie o słupek, hałas przy ruchu. |
| Gniazdo najazdowe | Przejmuje część ciężaru po zamknięciu i zatrzymuje bramę. | Brama nie siada prawidłowo, wózki są przeciążone. |
| Odboje i ograniczniki | Wyznaczają krańcowe położenie skrzydła. | Zbyt daleki dojazd, uderzanie w słupek, rozregulowany zakres ruchu. |
| Listwa zębata | Przenosi ruch z koła napędu na liniowy przesuw bramy. | Przeskakiwanie zębów, szarpanie, głośna praca. |
| Napęd z przekładnią | Wytwarza moment potrzebny do otwierania i zamykania. | Brama rusza z oporem albo silnik pracuje, lecz skrzydło stoi. |
| Centrala sterująca | Zarządza pracą napędu, czasem domykania i reakcją na sygnały. | Losowe zatrzymania, brak reakcji na pilot, błędy w programowaniu. |
| Fotokomórki | Wykrywają przeszkodę na linii zamykania. | Brama zamyka się tylko chwilę albo nie kończy cyklu. |
| Krańcówki | Informują napęd, gdzie kończy się otwarcie i zamknięcie. | Brama dojeżdża za daleko albo nie domyka się do końca. |
Jeśli miałbym wskazać jeden praktyczny wniosek, to jest nim prosty fakt: najważniejsza jest geometria całego układu, nie sam silnik. Kiedy te elementy są już na swoim miejscu, można przejść do tego, jak napęd naprawdę wprawia skrzydło w ruch.
Jak działa napęd elektryczny i automatyka

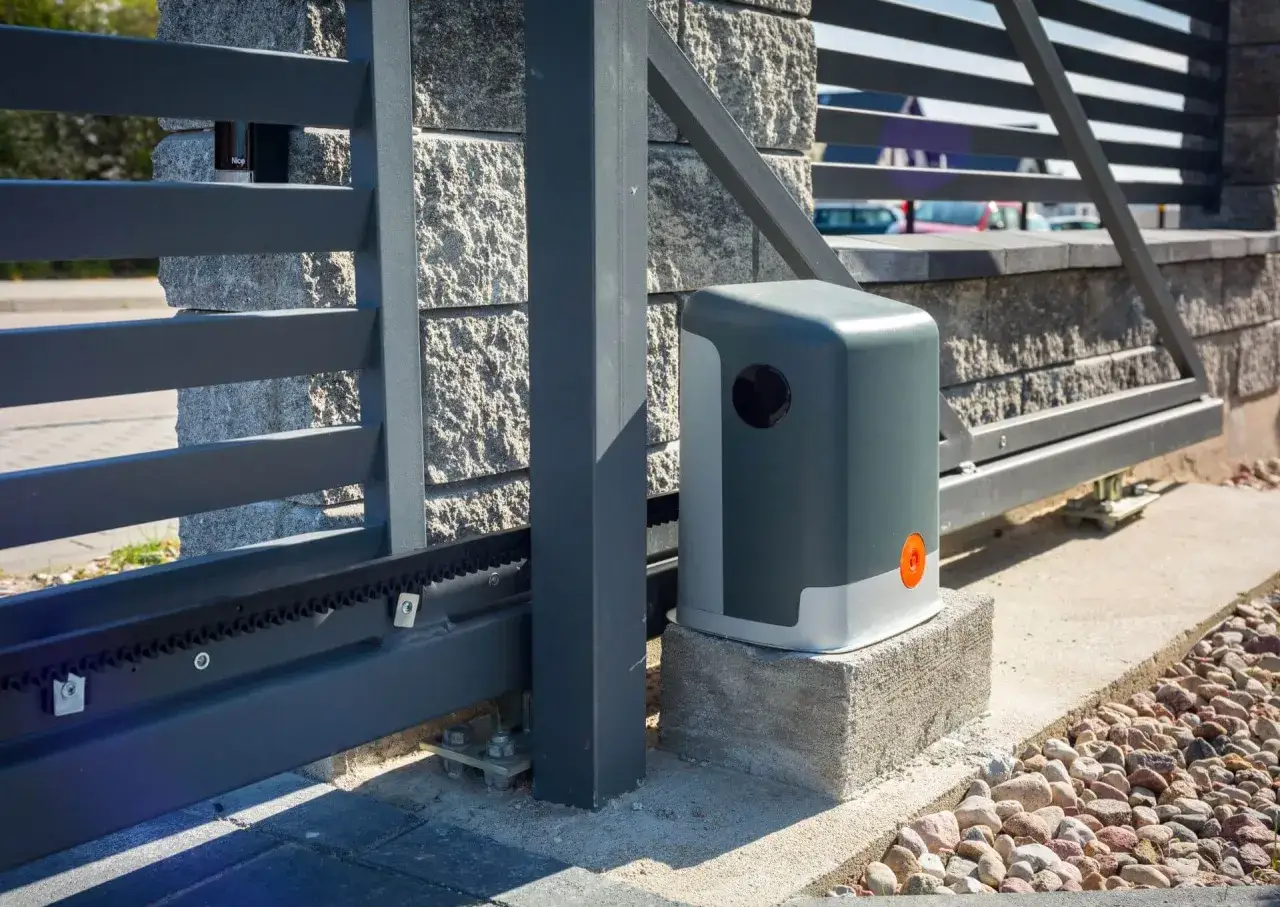

W automatyce do bram przesuwnych wszystko zaczyna się od sygnału z pilota, klawiatury, domofonu albo przycisku. Centrala sterująca podaje wtedy komendę do silnika, a silnik przez przekładnię obraca kołem zębatym. To koło zazębia się z listwą zębatą zamocowaną wzdłuż dolnej krawędzi skrzydła, więc ruch obrotowy zamienia się w liniowy przesuw bramy.
- Sygnał uruchamia cykl - pilot lub inne sterowanie wysyła impuls do centrali.
- Centrala kontroluje start - w nowoczesnych napędach ruch często zaczyna się łagodnie, bez szarpnięcia.
- Silnik obraca koło zębate - to najprostszy, ale kluczowy etap przeniesienia siły.
- Listwa zębata przesuwa skrzydło - brama jedzie wzdłuż ogrodzenia, a nie „ciągnie się” po ziemi.
- Krańcówki lub odboje kończą ruch - napęd musi wiedzieć, kiedy przestać pracować.
- Fotokomórki pilnują bezpieczeństwa - jeśli coś znajdzie się w świetle zamykania, układ zatrzymuje ruch lub go odwraca.
W wielu zestawach pojawia się też funkcja furtki, czyli częściowe otwarcie tylko na przejście piesze. Najczęściej jest to szerokość około 1,2–1,5 m, co w codziennym użyciu naprawdę ułatwia życie: nie trzeba otwierać całego wjazdu tylko po to, żeby ktoś wszedł na posesję. W lepszych modelach spotyka się także krańcówki magnetyczne, automatyczne uczenie zakresu ruchu oraz możliwość podłączenia lampy ostrzegawczej czy listwy krawędziowej.
To właśnie na tym etapie widać, że napęd to nie jest sam „silniczek”, ale cały system sterowania ruchem. I tu pojawia się kolejne pytanie: jak dobrać taki zestaw, żeby nie pracował na granicy możliwości.
Jak dobrać napęd do konkretnej bramy
Ja zawsze zaczynam od trzech rzeczy: masy skrzydła, długości światła wjazdu i oporów toczenia. Same liczby z katalogu nie wystarczą, bo brama o nominalnie „niewielkiej” masie może chodzić ciężko, jeśli źle ustawiono wózki, rolki albo listwę. Dobrą praktyką jest zostawienie około 20% zapasu mocy, żeby napęd nie pracował stale na maksymalnym obciążeniu.
| Na co patrzeć | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Masa skrzydła | Od niej zależy, czy silnik poradzi sobie z ruszeniem i zatrzymaniem bramy. | Nie wybieraj napędu „na styk”; lepiej mieć realny zapas. |
| Długość prześwitu | Napęd musi obsłużyć pełny zakres przesuwu, nie tylko samą wagę. | Porównuj nie tylko ciężar, ale też maksymalny zasięg pracy. |
| Opory toczenia | To one często decydują, czy brama rusza lekko, czy z trudem. | Jeśli ręcznie chodzi ciężko, najpierw usuń przyczynę oporu. |
| Intensywność użytkowania | Inny napęd sprawdzi się w domu, a inny przy wjeździe używanym wiele razy dziennie. | Przy większym ruchu stawiaj na solidniejszy mechanizm i lepsze chłodzenie pracy. |
| Warunki na działce | Mróz, śnieg, spadek terenu i wiatr zmieniają obciążenie całego układu. | Nie lekceważ miejsc, gdzie zimą zbiera się lód albo zalega piasek. |
| Bezpieczeństwo | Fotokomórki, odboje i odsprzęglenie awaryjne decydują o wygodzie i ochronie użytkowników. | Dobry napęd to także zestaw sensownych zabezpieczeń, a nie tylko większa siła. |
W praktyce spotyka się napędy przewidziane do lekkich bram rzędu kilkuset kilogramów, ale sama nośność katalogowa nie mówi wszystkiego. Jeśli skrzydło jest długie, pracuje często albo ma duże opory, lepiej wybrać mocniejszy model niż potem walczyć z przegrzewaniem i częstymi regulacjami. Taki dobór od razu zmniejsza ryzyko awarii, a nawet najlepszy napęd zaczyna szwankować, jeśli zaniedba się prosty serwis.
Co najczęściej psuje płynny ruch i jak temu zapobiec
Większość problemów z bramą nie bierze się z „kaprysu elektroniki”, tylko z mechaniki. Piasek, lód, przekoszenie słupka, źle ustawiona listwa zębata albo zużyte rolki potrafią skutecznie utrudnić pracę całego systemu. Właśnie dlatego przegląd robię po staremu, bez zgadywania: najpierw mechanika, potem elektryka, na końcu dopiero centrala.
| Objaw | Najczęstsza przyczyna | Co zwykle pomaga |
|---|---|---|
| Brama rusza ciężko albo skokowo | Zabrudzone wózki, rolki albo szyna, czasem też źle ustawiona geometria skrzydła. | Oczyścić tor ruchu, sprawdzić ustawienie i usunąć luz lub przekoszenie. |
| Napęd pracuje, ale skrzydło stoi | Zużyta listwa zębata, rozsprzęglenie, uszkodzone zazębienie albo przeciążenie. | Sprawdzić sprzęgło, stan zębów i opory toczenia bramy. |
| Brama zatrzymuje się przy zamykaniu | Fotokomórki widzą przeszkodę lub są źle ustawione. | Oczyścić czujniki, skontrolować ich linię i sprawdzić, czy nic nie blokuje przejazdu. |
| Skrzydło uderza w ogranicznik | Źle ustawione krańcówki lub rozregulowany zakres ruchu. | Przeprowadzić ponowną regulację punktów otwarcia i zamknięcia. |
| Brama pracuje głośniej niż zwykle | Luz na mocowaniach, zużyte łożyska, sucha lub zabrudzona prowadnica. | Dokręcić elementy, ocenić zużycie części i serwisować zgodnie z zaleceniami producenta. |
Dwa razy w roku, najlepiej wiosną i jesienią, sprawdzam: czystość toru ruchu, stan fotokomórek, dokręcenie mocowań, położenie odbojów i pracę awaryjnego rozsprzęglenia. Po zimie zawsze usuwam piasek, błoto i lód, bo to one najczęściej skracają żywotność całego układu. Smarowanie też ma sens, ale tylko tam, gdzie przewidział je producent - nadmiar smaru potrafi bardziej zaszkodzić niż pomóc.
Jeśli brama zaczyna wymagać coraz częstszych poprawek, to zwykle nie jest jeszcze moment na wymianę całego systemu, ale sygnał, że warto wrócić do podstaw: osiowości, prowadzenia i stanu ruchomych części. I dokładnie z tym wiąże się ostatnia rzecz, którą dobrze sprawdzić przed modernizacją.
Zanim dołożysz automatykę do istniejącej bramy
Modernizacja starego wjazdu bywa świetnym pomysłem, ale tylko wtedy, gdy sama brama jest w dobrej kondycji. Jeśli skrzydło ręcznie chodzi ciężko, słupki pracują, a geometria jest przekoszona, nowy napęd będzie tylko wzmacniał istniejący problem. Dlatego przed montażem sprawdzam kilka rzeczy bez kompromisów.
- Czy brama przesuwa się ręcznie płynnie na całej długości, bez „martwych punktów”.
- Czy fundament i słupki są stabilne oraz nie pracują pod obciążeniem.
- Czy jest miejsce na listwę zębatą, napęd, przewody i fotokomórki.
- Czy da się zachować bezpieczne odległości od krawędzi, bramki pieszej i przeszkód wjazdowych.
- Czy przewidziano zasilanie i ochronę przewodów przed wilgocią oraz uszkodzeniem mechanicznym.
- Czy w razie awarii można ręcznie odblokować napęd i otworzyć wjazd bez walki z mechaniką.
Jeśli te warunki są spełnione, automatyka przestaje być gadżetem, a staje się po prostu wygodnym sposobem na bezpieczne otwieranie wjazdu. Dobrze ustawiona brama pracuje cicho, lekko i przewidywalnie, a właśnie o to chodzi w całym układzie przesuwu.
