Regulacja bramy przesuwnej - Jak ustawić wózki i odzyskać płynny ruch?

W dobrze działającej bramie przesuwnej skrzydło powinno poruszać się lekko, bez szarpania i bez ocierania o prowadnice. W tym tekście pokazuję, jak sprawdzić ustawienie wózków, rolek prowadzących, najazdu i napędu, a także jak odróżnić prostą korektę od problemu, którego nie da się już naprawić samymi śrubami. To praktyczny przewodnik dla właścicieli posesji, którzy chcą odzyskać płynny ruch bramy i nie doprowadzić do szybszego zużycia całego mechanizmu.

Jak rozpoznać, że brama potrzebuje korekty

Nie każda nierówna praca bramy oznacza awarię. Czasem wystarczy lekka korekta ustawienia, ale bywa też tak, że problem leży głębiej: w osiadaniu słupka, zużyciu rolek albo zabrudzeniu szyny. Ja zaczynam od objawów, bo one najczęściej podpowiadają, w którą stronę iść dalej.

Jeśli objawy pojawiają się dopiero przy zamykaniu, najczęściej winny jest najazd, odbojnik albo zbyt mocny docisk prowadzenia u góry. To ważne rozróżnienie, bo od niego zależy kolejność pracy, a od kolejności zależy efekt. Zanim jednak zaczniesz kręcić śrubami, trzeba przygotować bezpieczne warunki i właściwe narzędzia.

Przygotuj narzędzia i warunki, zanim ruszysz śruby

Dobrze ustawiona brama nie powstaje przypadkiem. Potrzebujesz czystego toru, dostępu do punktów regulacyjnych i odrobiny cierpliwości, bo zbyt szybkie ruchy zwykle kończą się gorszym ustawieniem niż na początku.

• Poziomica o długości najlepiej 60-100 cm.
• Zestaw kluczy płaskich lub nasadowych dopasowanych do śrub wózków i rolek.
• Miarka, marker albo kreda do zaznaczania punktów regulacji.
• Szczotka, pędzel lub odkurzacz do usunięcia piasku, liści i błota.
• Środek do czyszczenia oraz smar zalecany przez producenta danego systemu.
• Rękawice robocze, a przy cięższych skrzydłach także druga osoba do podtrzymania bramy.

Jeżeli brama jest z napędem, odłącz zasilanie przed rozpoczęciem pracy. To drobny krok, ale bardzo praktyczny, bo eliminuje ryzyko przypadkowego uruchomienia silnika. Warto też sprawdzić, czy podłoże przy szynie lub najazdach nie jest rozjechane po zimie albo po robotach ziemnych, bo sama regulacja nie naprawi osiadania fundamentu.

Gdy wszystko jest przygotowane, można przejść do właściwego ustawiania elementów nośnych. Tu liczy się kolejność, bo inny sposób pracy stosuje się w bramie samonośnej, a inny w systemie torowym.

Które elementy ustawia się w pierwszej kolejności

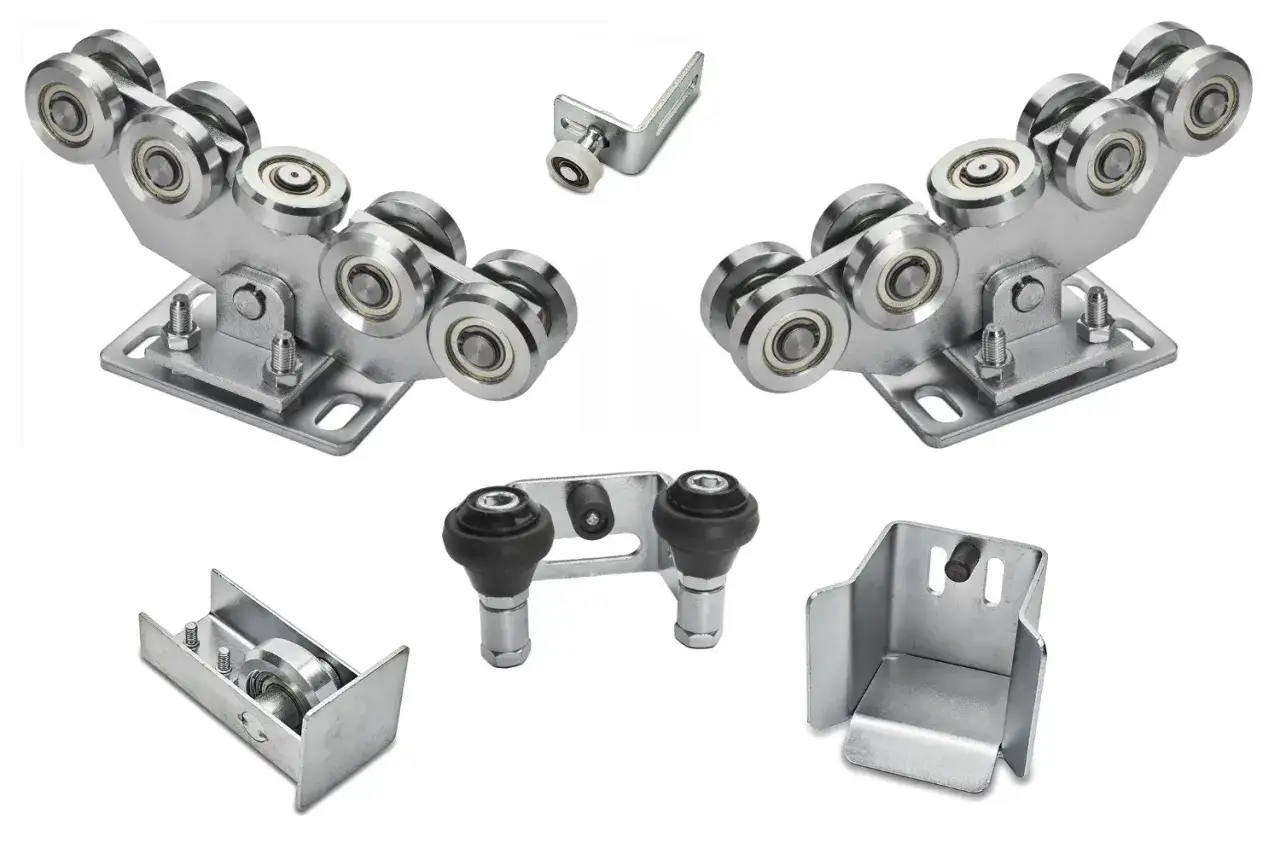

W praktyce najpierw stabilizuję sam ruch skrzydła, a dopiero później poprawiam prowadzenie u góry i domknięcie. W bramie samonośnej podstawą są wózki jezdne, czyli zespoły rolek, na których spoczywa ciężar skrzydła. W bramie szynowej dochodzi jeszcze stan dolnej szyny, bo to ona często generuje największy opór.

Wózki jezdne

To one ustawiają wysokość i linię pracy skrzydła. Regulację wykonuje się na obu wózkach, małymi krokami i zawsze przy zamkniętej bramie, bo właśnie wtedy najlepiej widać, czy skrzydło stoi równo. Zbyt szybkie dokręcanie jednej strony potrafi przekręcić bramę i wywołać tarcie w zupełnie innym miejscu. Po każdej zmianie sprawdzam pełen ruch skrzydła, nie tylko pozycję końcową.

Rolka prowadząca i łapacz

Rolka ustalająca, nazywana też prowadzącą, pilnuje pionu górnej części skrzydła. Jej zadanie jest proste: ma ograniczyć kołysanie, ale nie może ściskać profilu tak mocno, żeby tworzyć stałe tarcie. Łapacz z kolei domyka bramę w pozycji zamkniętej i stabilizuje ją przy wietrze. Jeśli łapacz jest ustawiony zbyt ciasno, brama będzie „odbijać” przy końcu ruchu; jeśli zbyt luźno, zacznie pracować bocznie.

Najazd i odbojniki

Najazd przejmuje część ciężaru skrzydła w pozycji zamkniętej i odciąża wózki. To ważny element, bo poprawnie ustawiony najazd wydłuża żywotność całego układu. Odbojniki wyznaczają skrajne położenia i chronią mechanizm przed wyjazdem poza zakres prowadzenia. Jeśli brama zamyka się z uderzeniem, a nie miękko, najczęściej trzeba wrócić właśnie do tych dwóch punktów.

Przeczytaj również: Mechanizm bramy przesuwnej - Jak działa i jak dobrać właściwy napęd?

Szyna w bramie torowej

W systemie torowym regulacja zaczyna się od czyszczenia i sprawdzenia prostoliniowości szyny. Zdarza się, że wystarczy piasek lub mały kamień, aby skrzydło zaczęło skakać. Jeżeli tor jest lekko wygięty, sama korekta rolek niewiele da. Taka brama wymaga już poprawy podłoża albo wymiany zużytego odcinka prowadzenia.

Po ustawieniu elementów mechanicznych można przejść do napędu. I właśnie tutaj wiele osób popełnia błąd, bo chcą „uratować” silnikiem bramę, która nadal stoi krzywo.

Jak ustawić napęd i krańcówki, żeby nie walczyć z mechaniką

Napęd ma pomagać, a nie maskować złą geometrię skrzydła. Jeśli listwa zębata jest ustawiona za wysoko, zbyt nisko albo z nierównym dociskiem, silnik zacznie pracować głośniej, a zębatka szybciej się zużyje. W praktyce zależy mi na tym, żeby zazębienie było równe na całej długości przesuwu i nie generowało szarpnięć.

1. Najpierw kończę ustawienie bramy ręcznie i sprawdzam, czy skrzydło przesuwa się płynnie.
2. Dopiero potem kontroluję listwę zębatą względem koła napędu.
3. Jeśli napęd ma tryb uczenia, uruchamiam go po regulacji mechanicznej.
4. W prostszych modelach ustawiam krańcówki ręcznie i robię kilka pełnych cykli otwarcia oraz zamknięcia.

W automatyce najbardziej zdradliwe jest myślenie, że „silniejszy” napęd skompensuje błędy montażowe. To zwykle kończy się szybkim zużyciem przekładni albo nierówną pracą całego systemu. Jeżeli przy ruchu słychać stuki, a brama zatrzymuje się z wyraźnym oporem, wracam najpierw do mechaniki, a dopiero później do elektroniki.

Gdy skrzydło i napęd współpracują poprawnie, kolejny problem pojawia się zwykle nie od razu, tylko po kilku tygodniach albo po pierwszej zimie. Wtedy do głosu dochodzą błędy użytkowe i serwisowe.

Najczęstsze błędy, które psują efekt szybciej niż sama usterka

• Regulowanie na otwartej bramie zamiast przy zamkniętej. Wtedy poziom i obciążenie wózków są odczytywane błędnie.
• Dokręcanie tylko jednego wózka. Skrzydło zaczyna pracować pod skosem, a napęd dostaje nierówny opór.
• Zbyt mocny docisk rolki prowadzącej. Krótkoterminowo usuwa luz, ale szybko tworzy tarcie i hałas.
• Ignorowanie brudu, lodu i liści. W bramach torowych to jeden z najczęstszych powodów ciężkiej pracy.
• Smarnie „na zapas” wszystkiego grubą warstwą. Gęsty smar łapie pył i po czasie działa jak pasta ścierna.
• Ustawianie napędu przed korektą mechaniki. Wtedy krańcówki i siła pracy silnika nie pokazują realnego stanu bramy.

Najbardziej zdradliwy jest pierwszy i drugi punkt, bo po wstępnej poprawie brama często rzeczywiście rusza lepiej, ale tylko na chwilę. Potem wraca kołysanie, ocieranie albo charakterystyczny stuk przy domknięciu. Żeby tego uniknąć, trzeba dbać o układ także po zakończeniu regulacji, zwłaszcza po zimie.

Jak utrzymać ustawienie przez cały rok

W polskich warunkach największym wrogiem bramy nie jest sama eksploatacja, tylko błoto, sól, lód i osiadanie gruntu. Dlatego do kontroli wracam przynajmniej dwa razy w roku, a przy intensywnie używanej posesji nawet częściej. Po zimie zawsze sprawdzam, czy najazd, tor i rolki nie złapały luzu albo korozji.

• Usuń z toru piasek, żwir, liście i zalegające błoto.
• Sprawdź, czy wózki nie mają nadmiernego luzu i czy nakrętki kontrujące są nadal dokręcone.
• Kontroluj rolkę prowadzącą, bo jej zużycie najczęściej widać dopiero po czasie.
• Zobacz, czy łapacz i najazd trafiają w skrzydło bez uderzania.
• Przetestuj ręczne przesunięcie bramy, nawet jeśli działa z napędu, bo ręka szybciej wyłapie opór niż elektronika.

Jeżeli brama stoi blisko drzew albo podjazd rozsypuje dużo drobnego kruszywa, przegląd robię jeszcze częściej. Taki układ po prostu szybciej się brudzi i wymaga drobnych korekt. To tanie działania, ale realnie wydłużają życie całego mechanizmu.

Kiedy problem leży już w konstrukcji

Po kilku próbach korekty łatwo wpaść w pułapkę dokładania kolejnych obrotów śrub, choć usterka nie siedzi już w ustawieniu. Jeśli brama nadal opada, krzywo dojeżdża do słupka albo pracuje ciężko mimo czystego toru, przyczyny zwykle są konstrukcyjne: fundament osiadł, wózek się wyrobił, profil skrzydła dostał skrętu albo słupek prowadzący nie trzyma pionu.
