Brama przesuwna o świetle 4 m wygląda na prosty wybór, ale w praktyce decydują o niej trzy rzeczy: długość skrzydła, miejsce potrzebne na jego przesuw i poprawnie wykonany fundament. W tym artykule rozpisuję dokładnie, jakie wymiary trzeba przyjąć, czym różni się konstrukcja samonośna od szynowej oraz na co zwrócić uwagę przed zamówieniem napędu. Dzięki temu łatwiej ocenisz, czy cztery metry to faktycznie dobry wymiar dla Twojego wjazdu.
Najważniejsze liczby do zapamiętania przed zamówieniem
- 4 m to światło wjazdu, czyli realny przejazd, a nie pełna długość konstrukcji.
- W bramie samonośnej całe skrzydło ma zwykle około 5,2-6,0 m.
- Komplet z bramą 4 m i przeciwwagą potrafi mieć całkowitą szerokość około 550-600 cm, zależnie od systemu montażu.
- Wzdłuż ogrodzenia trzeba zostawić prosty odcinek odpowiadający długości skrzydła, bez kolizji z furtką, słupami i narożnikami.
- Przy automatyce dobrze zostawić 100-150 mm luzu nad górną krawędzią skrzydła.
- Fundament powinien być dopasowany do strefy przemarzania gruntu, która w Polsce wynosi od 0,8 do 1,4 m.
Jak czytam wymiary bramy o świetle 4 m

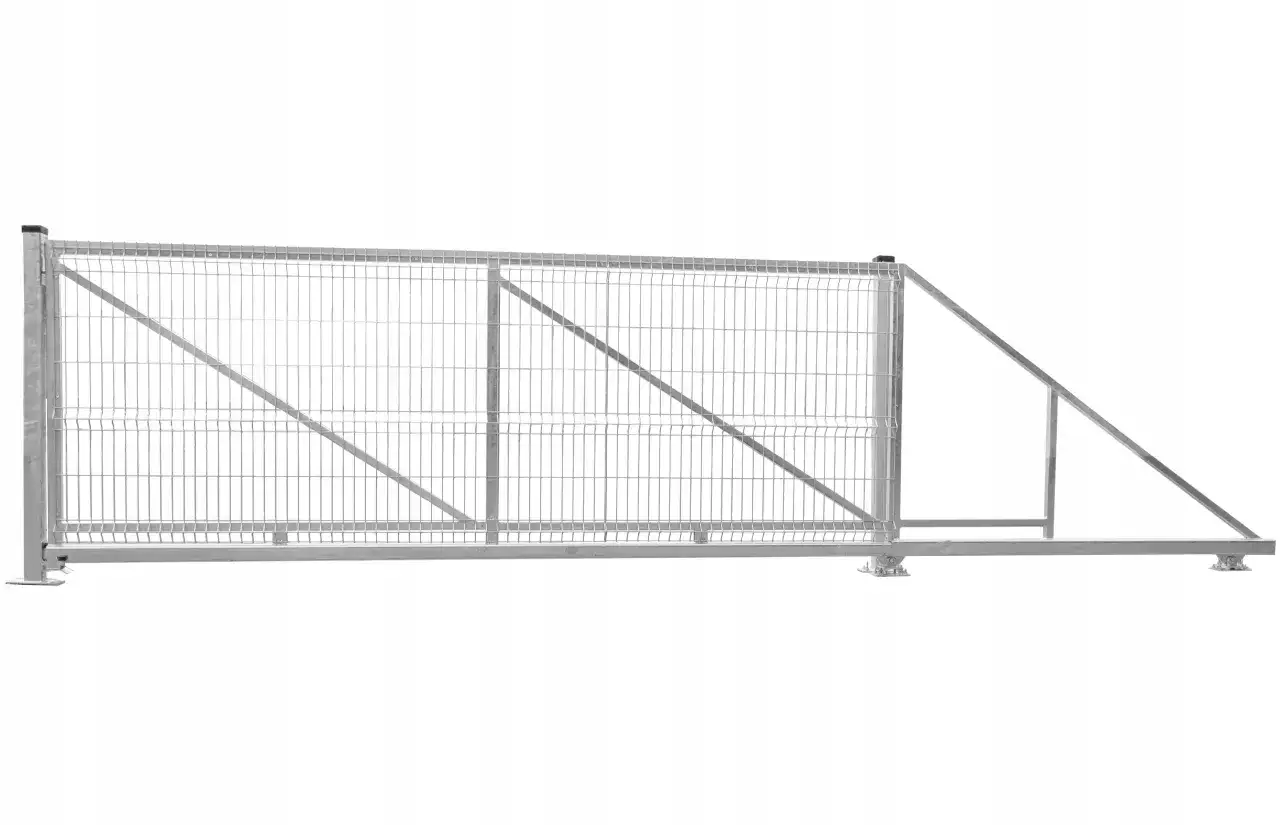

Ja zawsze rozdzielam trzy pojęcia: światło wjazdu, długość samego skrzydła i miejsce potrzebne na jego ruch. Światło 4 m oznacza realny przejazd, a nie to, że cała brama kończy się dokładnie na czterech metrach. W bramie samonośnej dochodzi jeszcze przeciwwaga, czyli trójkątne przedłużenie stabilizujące skrzydło podczas przesuwu.
W praktyce spotykam dwa porządki wymiarowe. W dokumentacji montażowej Polargos dla bramy 4 m z przeciwwagą całkowita szerokość kompletu rośnie do 550-600 cm, zależnie od tego, czy słupki są przykręcane, czy wbetonowane. Sama przeciwwaga zwykle zabiera około 30-40% długości światła, a w niektórych konstrukcjach więcej, jeśli producent tak projektuje geometrię skrzydła.
| Element | Typowy wymiar | Co to oznacza w praktyce |
|---|---|---|
| Światło wjazdu | 4000 mm | Rzeczywisty przejazd dla auta |
| Komplet samonośny z przeciwwagą | około 5200-6000 mm | 4 m przejazdu + część stabilizująca |
| Wysokość skrzydła | najczęściej 1200-2000 mm | Dobiera się ją do ogrodzenia i poziomu osłony |
| Luz montażowy między słupkami | kilka centymetrów | Bez tego brama nie pracuje lekko i zaczyna klinować |
Dlatego przy zamówieniu nie pytam tylko o „cztery metry”, ale o to, czy chodzi o sam przejazd, o pełny komplet czy o odcinek ogrodzenia, na którym skrzydło ma się schować. To właśnie ten rozdział najczęściej ratuje projekt przed kosztowną poprawką.
Ile miejsca trzeba zostawić wzdłuż ogrodzenia
W przypadku bramy samonośnej najważniejszy jest prosty, niczym nieprzerwany odcinek ogrodzenia. Jeśli go zabraknie, skrzydło zacznie kolidować z narożnikiem, słupem albo furtką, a wtedy oszczędność miejsca kończy się dużym problemem montażowym. Ja przy takim wjeździe zakładam, że odcinek roboczy musi odpowiadać pełnej długości skrzydła, a nie tylko samemu przejazdowi.
W gotowych zestawach 4-metrowych często spotyka się przeciwwagę rzędu około 2 m, więc wolny odcinek ogrodzenia powinien być liczony bardziej jak przestrzeń dla bramy 5,5-6 m niż dla samego przejazdu. Jeśli masz mniej niż około 6 m prostego frontu, zaczynam rozważać inne rozwiązania, bo samonośna konstrukcja może zwyczajnie nie mieć gdzie się schować.
| Typ bramy | Ile miejsca potrzebuje | Mocna strona | Ograniczenie |
|---|---|---|---|
| Szynowa | Zbliżone do długości skrzydła, bez długiej przeciwwagi | Prostsza konstrukcyjnie | Szynę trzeba czyścić z liści, lodu i śniegu |
| Samonośna | Pełna długość skrzydła z przeciwwagą | Wygodniejsza zimą, bo pracuje nad podłożem | Wymaga więcej miejsca wzdłuż płotu |
Jeśli obok bramy ma być furtka, planuję ją po stronie przeciwnej do kierunku pracy skrzydła. To drobiazg, ale w praktyce bardzo często decyduje o tym, czy codzienne korzystanie z wjazdu będzie wygodne, czy po miesiącu zacznie denerwować.
Fundament, słupki i prowadzenie, czyli miejsce, gdzie najczęściej robi się błąd
To jest fragment, w którym najczęściej widzę oszczędzanie na dokładności. Fundament pod bramę przesuwną nie może być „na oko”, bo wózki jezdne, słupek najazdowy i punkt prowadzenia przenoszą spore obciążenia punktowe. Jeśli geometrii nie ustawisz od początku, potem brama będzie pracować ciężko, a napęd tylko przyspieszy ujawnienie błędów.
W instrukcjach montażowych spotyka się rozwiązania z kotwieniem na szpilkach M12 o długości co najmniej 25 cm oraz M16 o długości co najmniej 50 cm. Głębokość fundamentu dopasowuję do strefy przemarzania gruntu, która w Polsce wynosi od 0,8 do 1,4 m zależnie od regionu. To nie jest detal budowlany, tylko warunek stabilnej pracy całej bramy.
| Element | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Fundament | Głębokość poniżej strefy przemarzania i dobra nośność | Bez tego konstrukcja zacznie „pracować” po zimie |
| Wózki jezdne | Precyzyjne wypoziomowanie | Od nich zależy lekkość ruchu skrzydła |
| Słup prowadzący i najazdowy | Dopasowanie do ciężaru i szerokości bramy | Utrzymują geometrię przy zamykaniu i otwieraniu |
| Montaż próbny | Przed betonowaniem | Po wylaniu betonu korekty są już trudne i kosztowne |
Ja zawsze robię próbny montaż przed zabetonowaniem elementów. To jeden z tych kroków, które wyglądają banalnie, a potrafią oszczędzić najwięcej nerwów. Kiedy fundament i słupki są już policzone, można dopiero sensownie przejść do automatyki i osprzętu.
Napęd i codzienna wygoda
Napęd nie jest dodatkiem „na końcu listy”. Przy bramie 4 m to element, który potrafi przesądzić o komforcie codziennego używania. Lżejsza, ażurowa konstrukcja pracuje wyraźnie łatwiej niż pełny panel, a w praktyce może ważyć nawet o około 30% mniej niż odpowiednik pełny. To od razu czuć przy doborze silnika i przy późniejszej eksploatacji.
- Przy automatyce dobrze zostawić 100-150 mm luzu nad górną krawędzią skrzydła.
- Trzeba przewidzieć miejsce na listwę zębatą i sprawdzić przebieg rolek prowadzących.
- W bramie szynowej regularne czyszczenie toru nie jest opcją, tylko obowiązkiem.
- W bramie samonośnej płacisz za większą długość skrzydła, ale zyskujesz wygodę zimą.
- Przy częstym użyciu fotokomórki i lampa ostrzegawcza są praktycznym zabezpieczeniem, nie dodatkiem marketingowym.
Jeśli nad wjazdem jest belka konstrukcyjna albo zadaszenie, sprawdzam też dokładną wysokość montażową napędu, bo nie każdy model ma taki sam gabaryt. I właśnie tu wraca najważniejsze pytanie: czy cztery metry naprawdę wystarczą Twojemu podjazdowi, czy lepiej zostawić sobie trochę zapasu.
Trzy pomiary, które rozstrzygają, czy cztery metry wystarczą
Przy zwykłym aucie osobowym 4 m jest rozsądnym i wygodnym światłem wjazdu. Ja traktuję ten wymiar jako bezpieczne minimum dla posesji jednorodzinnej, ale jeśli wjazd jest pod kątem, podjazd jest krótki, a po drodze masz słup, skarpę albo ciasną ulicę, dodatkowe 20-50 cm robi większą różnicę niż kolejny gadżet w ogrodzeniu.
- Zmierz szerokość realnego przejazdu na poziomie słupków, a nie tylko planu na mapie.
- Sprawdź prosty odcinek ogrodzenia, na którym brama ma się schować po otwarciu.
- Oceń manewr auta przy wjeździe pod kątem, szczególnie jeśli często korzystasz z SUV-a, dostawczaka albo przyczepki.
