Dobry układ zasilania decyduje nie tylko o tym, czy brama otworzy się z pilota, ale też o bezpieczeństwie, wygodzie serwisu i tym, czy po pierwszej zimie instalacja nadal będzie działać bez kaprysów. Poniżej rozkładam schemat zasilania bramy wjazdowej na praktyczne elementy: od doprowadzenia prądu, przez centralę i zabezpieczenia, po fotokomórki, lampę ostrzegawczą oraz najczęstsze błędy montażowe. Pokazuję też, kiedy lepiej postawić na układ 24 V, a kiedy na prostsze 230 V.
Najważniejsze elementy instalacji, zanim ruszy montaż
- Instalacja bramy to nie jeden kabel, tylko cały układ: zasilanie sieciowe, centrala, napędy i osprzęt bezpieczeństwa.
- Najczęściej problemem nie jest sam siłownik, tylko źle dobrany przekrój przewodu albo nieprzemyślana trasa kabla.
- W praktyce warto oddzielić obwód mocy od przewodów sterujących i zaplanować miejsce na serwis.
- Fotokomórki, przycisk kluczykowy i lampa ostrzegawcza zwykle pracują na niskim napięciu, ale muszą być poprawnie wpięte do centrali.
- Brama skrzydłowa i przesuwna mają podobną logikę elektryczną, ale różnią się układem napędów i zabezpieczeń.
- Jeśli instalacja ma działać długo i bezpiecznie, trzeba przewidzieć też awaryjne odblokowanie oraz łatwy dostęp do rozłączania zasilania.
Jak czytać schemat zasilania bramy wjazdowej
Ja zwykle patrzę na taki schemat warstwowo. Najpierw jest zasilanie sieciowe, które trafia do centrali sterującej. Dopiero z centrali wychodzi sterowanie do siłowników, fotokomórek, lampy sygnalizacyjnej, anteny i ewentualnych dodatkowych akcesoriów, takich jak wyłącznik kluczykowy czy moduł wideodomofonu.
W praktyce chodzi o to, żeby nie mieszać dwóch porządków: obwodu zasilającego, który dostarcza energię do całej automatyki, i obwodów sterujących, które wysyłają tylko sygnał otwarcia, stopu albo zadziałania zabezpieczenia. Taki podział upraszcza serwis i zmniejsza ryzyko błędów przy rozbudowie instalacji.
| Element | Rola w instalacji | Na co zwrócić uwagę |
|---|---|---|
| Linia zasilająca | Doprowadza energię do centrali | Osobny obwód, właściwe zabezpieczenie, poprawne uziemienie |
| Centrala sterująca | Przetwarza sygnały i uruchamia napęd | Zgodność z typem bramy i napięciem pracy |
| Siłownik lub napęd | Porusza skrzydłem albo wózkiem bramy | Liczba napędów, moc, sposób montażu i odblokowania |
| Fotokomórki | Chronią strefę przejazdu | Poprawne ustawienie osi i typ wejścia w centrali |
| Lampa ostrzegawcza | Sygnalizuje ruch bramy | Rodzaj wyjścia i zgodność napięciowa |
| Przycisk lub wideodomofon | Daje sygnał sterujący | Styk suchy, NO/NC, sensowna lokalizacja przy wejściu |
Najważniejsze jest to, że schemat nie służy tylko do „podłączenia kabelków”. On pokazuje logikę całego systemu: co zasila, co steruje, a co zatrzymuje ruch w razie przeszkody. Gdy to widzę jasno na etapie projektu, łatwiej przejść do rzeczywistego prowadzenia przewodów.
Skoro układ jest już rozpisany, czas przejść do praktyki: jak wygląda sensowne podłączenie krok po kroku, zanim brama zacznie pracować pod napięciem.
Jak wygląda praktyczne podłączenie krok po kroku

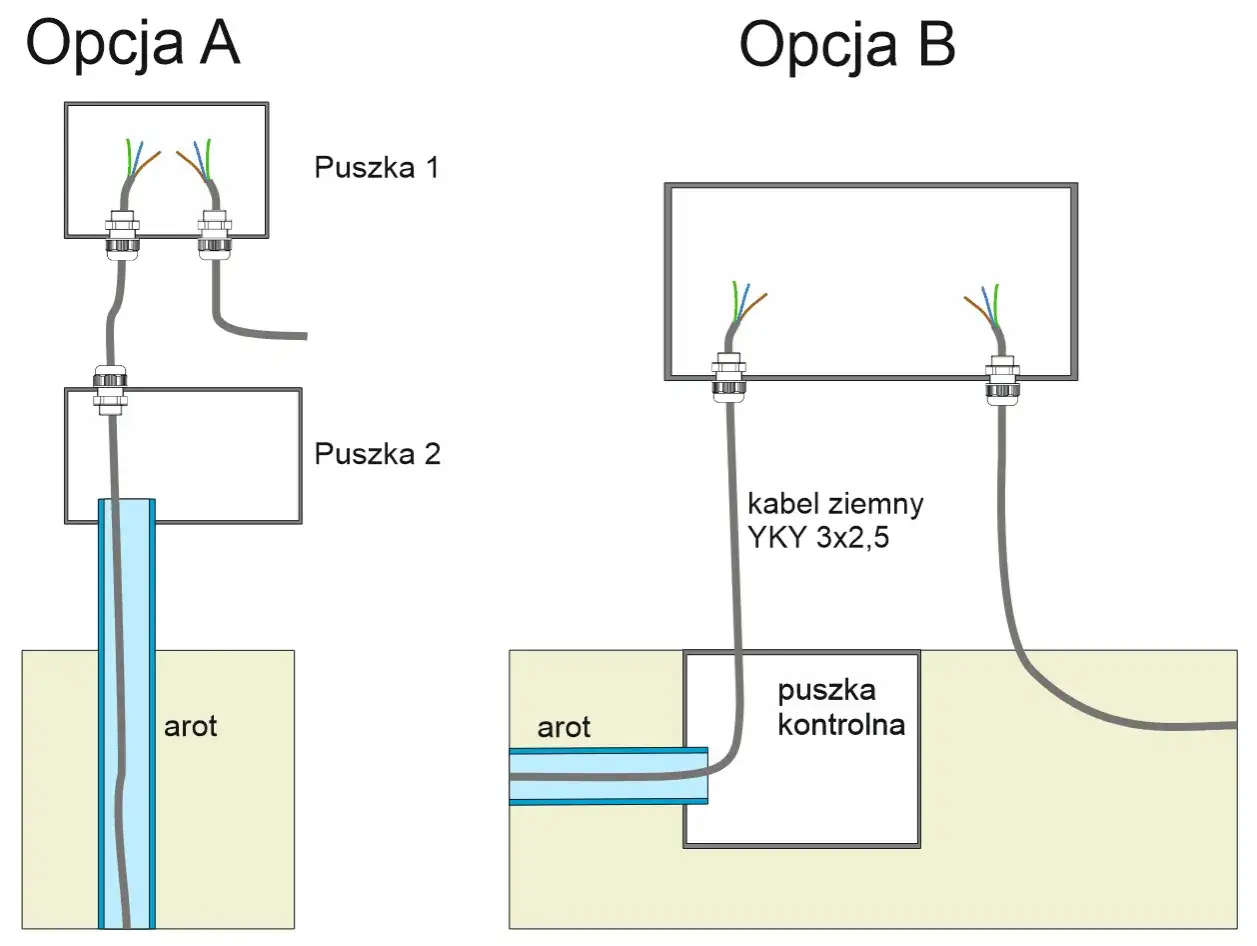

Przy montażu bramy wjazdowej zawsze zaczynam od pytania, gdzie kończy się instalacja domowa, a gdzie zaczyna automatyka. Doprowadzenie zasilania z rozdzielnicy do punktu przy bramie to dopiero pierwszy etap. Potem dochodzą przewody sterujące, osprzęt zabezpieczający i właściwe uporządkowanie wszystkich tras kablowych.
- Doprowadzam zasilanie do miejsca montażu centrali, najlepiej osobnym obwodem.
- Rozdzielam trasę przewodów mocy i przewodów sygnałowych, żeby nie komplikować serwisu i nie łapać zakłóceń.
- Mocuję napęd lub siłowniki zgodnie z geometrią bramy, a nie „tam, gdzie akurat wygodnie przykręcić”.
- Podłączam czujniki bezpieczeństwa, zwykle fotokomórki i ewentualne dodatkowe wejście STOP.
- Wpinam sterowanie ręczne, czyli przycisk, kluczyk lub wideodomofon.
- Na końcu sprawdzam ręczne odblokowanie, kierunek ruchu, wyhamowanie i reakcję na przeszkodę.
To brzmi prosto, ale właśnie na tym etapie najłatwiej popełnić błąd, który później trudno naprawić bez rozbierania fragmentu ogrodzenia albo podjazdu. Dlatego ja zawsze zostawiam zapas przewodu i nie zamykam wszystkiego na sztywno, dopóki brama nie przejdzie prób ruchowych.
W wielu instrukcjach montażowych producentów powtarza się jedna ważna zasada: zasilanie i podłączenie powinny wykonać osoby z odpowiednimi uprawnieniami. To nie jest formalność, tylko realna różnica między instalacją „działa dziś” a instalacją, która działa bezpiecznie przez lata.
Gdy podłączenia są już ułożone, dobrze widać, jak duże znaczenie mają zaciski, oznaczenia i typy styków. I właśnie na tym zwykle wykładają się osoby, które patrzą na centralę jak na przypadkową listwę z kostkami.
Jakie zaciski i przewody spotyka się najczęściej
W nowoczesnej automatyce bramowej najczęściej spotkasz kilka powtarzalnych oznaczeń. Niezależnie od marki, logika jest podobna: zasilanie, wejście startowe, wejście STOP, fotokomórki, lampa ostrzegawcza i antena. Różnice dotyczą głównie nazewnictwa i tego, czy producent stosuje klasyczne styki, czy magistralę komunikacyjną.| Zacisk lub oznaczenie | Co oznacza | Co trzeba wiedzieć |
|---|---|---|
| L / N / PE | Zasilanie sieciowe i ochronne | Faza, neutralny i przewód ochronny muszą być podłączone zgodnie z projektem |
| START, STEP, PP | Impuls otwarcia lub cyklu krok po kroku | Zwykle działa jako styk bezpotencjałowy, czyli „suchy” kontakt |
| STOP | Wejście zatrzymania | Wymaga poprawnego typu styku, często NC |
| PHOTO, FOTO | Fotokomórki | Chronią strefę przejazdu przed zamknięciem na przeszkodzie |
| FLASH / LAMP | Lampa sygnalizacyjna | Trzeba sprawdzić, czy wyjście podaje 24 V czy 230 V |
| ANT | Antena odbiornika radiowego | Najlepiej prowadzić ją z dala od przewodów mocy |
| BUS | Magistrala komunikacyjna | Upraszcza okablowanie, ale wymaga zgodnych akcesoriów |
Warto znać też dwa pojęcia: NO i NC. NO to styk normalnie otwarty, a NC to styk normalnie zamknięty. W praktyce oznacza to, że centrala „oczekuje” konkretnego zachowania obwodu i jeśli wpięty zostanie zły typ, brama może nie ruszyć albo będzie zatrzymywać się bez powodu.
Ja pilnuję jeszcze jednej rzeczy: przewody sterujące prowadzi się tak, aby nie były narażone na uszkodzenie mechaniczne, wilgoć i przypadkowe naciągnięcie. To detal, który często decyduje o bezawaryjności bardziej niż sama marka napędu. Teraz przejdę do wyboru napięcia, bo od tego zależy i komfort, i charakter całej instalacji.
24 V czy 230 V do bramy wjazdowej
To jeden z tych wyborów, które pozornie wyglądają jak kwestia technicznego szczegółu, a w praktyce wpływają na sposób użytkowania bramy przez lata. 24 V zwykle daje większą elastyczność sterowania, łatwiejszą rozbudowę o akumulator awaryjny i lepszą kontrolę pracy. 230 V bywa prostsze w budowie i nadal dobrze sprawdza się w wielu domowych instalacjach, zwłaszcza gdy brama nie pracuje bardzo intensywnie.| Cecha | Układ 24 V | Układ 230 V |
|---|---|---|
| Precyzja sterowania | Zwykle wyższa, łatwiejsze płynne sterowanie ruchem | Dobra, ale mniej elastyczna w rozbudowanych scenariuszach |
| Awaryjne zasilanie | Łatwiej dołożyć akumulator zapasowy | Zależne od konstrukcji napędu i centrali |
| Reakcja na przeszkodę | Często lepiej dopracowana elektronika bezpieczeństwa | Może być poprawna, ale zwykle mniej finezyjna |
| Typowe zastosowanie | Bramy częściej używane, instalacje z większą liczbą akcesoriów | Prostsze układy przydomowe, gdy liczy się nieskomplikowana konstrukcja |
| Stopień komplikacji | Więcej elektroniki, ale też większe możliwości | Mniej warstw sterowania, zwykle prostszy serwis |
Do tego dochodzi jeszcze jedna praktyczna kwestia: wybrane napędy i centrale mają w dokumentacji podawane konkretne obciążenia i zakresy pracy, a nie tylko samą informację o napięciu. To właśnie od nich, a nie od samego napisu 24 V albo 230 V, zależy realna trwałość systemu. Skoro to jasne, przechodzę do błędów, które najczęściej psują instalację jeszcze przed pierwszym sezonem.
Najczęstsze błędy, które psują instalację jeszcze przed pierwszą zimą
Tu zwykle nie ma spektakularnych awarii. Są za to drobiazgi, które sumują się w problem: brama szarpie, czujniki wariują, pilot działa raz lepiej, raz gorzej, a serwisant zaczyna od poprawiania rzeczy, które powinny być zrobione na etapie projektu.
- Za mały przekrój przewodu przy dłuższym zasilaniu. W instrukcjach Nice dla niektórych napędów pojawia się praktyczna granica 30 m i zalecenie przejścia na 3 x 2,5 mm² oraz dodatkowe uziemienie w pobliżu automatyki.
- Mieszanie przewodów mocy i sygnałowych w jednej, przypadkowej trasie bez planu serwisowego.
- Zbyt niskie lub zbyt bliskie części ruchomych zamontowanie przycisków i sterowników naściennych.
- Pominięcie zabezpieczenia przed wilgocią w puszkach i punktach połączeń.
- Brak zapasu przewodu w miejscu centrali, przez co każda późniejsza poprawka kończy się demontażem.
- Źle dobrany typ wejścia dla fotokomórek, czyli wpięcie styku NO tam, gdzie centrala oczekuje NC, albo odwrotnie.
- Nieprzemyślane odległości między bramą a punktem sterowania, szczególnie gdy planowany jest wideodomofon lub przycisk kluczykowy.
Najbardziej podstępny błąd polega jednak na tym, że instalacja „na próbę” działa, więc nikt nie wraca do dokumentacji. A potem po kilku miesiącach nie wiadomo, którędy biegnie przewód, gdzie jest złącze i dlaczego jedna fotokomórka reaguje inaczej niż druga. To właśnie dlatego warto robić porządek od początku, a nie po fakcie.
Instrukcje montażowe podkreślają też, że wszystkie podłączenia należy wykonywać po odłączeniu zasilania, a sterowniki powinny być umieszczone z dala od części ruchomych, zwykle powyżej strefy bezpośredniego kontaktu. To ma prosty sens: brama ma być wygodna, ale przede wszystkim przewidywalna i bezpieczna. Z tego punktu już tylko krok do ostatniej rzeczy, którą naprawdę warto zrobić przed oddaniem instalacji do użytku.
Co sprawdzam przed odbiorem, żeby brama nie wracała z reklamacją
Przed pierwszym oficjalnym uruchomieniem sprawdzam nie tylko to, czy brama się otwiera. Ważniejsze jest to, czy otwiera się tak, jak powinna: bez opóźnień, bez niepotrzebnych szarpnięć i bez fałszywych zadziałań zabezpieczeń. W praktyce oznacza to test kierunku ruchu, test fotokomórek, test STOP, ręczne odblokowanie i kilka pełnych cykli otwarcia-zamknięcia.
- Sprawdzam, czy awaryjne rozsprzęglenie działa z obu stron posesji, jeśli instalacja to przewiduje.
- Oglądam, czy wszystkie dławiki, puszki i wejścia kablowe są dobrze domknięte.
- Weryfikuję, czy centrala ma czytelne oznaczenie przewodów i zostawiony zapas na serwis.
- Testuję zachowanie bramy po przerwie w zasilaniu, zwłaszcza gdy jest akumulator awaryjny.
- Sprawdzam, czy lampa ostrzegawcza świeci w odpowiednim momencie, a nie dopiero po rozpoczęciu pełnego ruchu.
W dokumentacji producentów, takich jak FAAC, regularnie pojawia się odwołanie do norm bezpieczeństwa związanych z automatyzacją bram, między innymi EN 12453 i EN 12445. Dla mnie to dobry punkt odniesienia: jeśli projekt ma być naprawdę porządny, nie wystarczy, że „działa na pilota”. Musi też poprawnie reagować na przeszkody, sygnały STOP i awarie zasilania.
Jeśli miałbym zostawić jedną praktyczną wskazówkę na koniec, byłaby bardzo prosta: rób zdjęcia instalacji przed zasypaniem przewodów i zamknięciem puszek. To oszczędza mnóstwo czasu przy serwisie, a po kilku sezonach bywa cenniejsze niż najbardziej szczegółowy opis słowny. Dobrze zaplanowany układ zasilania nie rzuca się w oczy, ale właśnie dlatego tak dobrze działa.
