Najpierw sprawdź bramę, fundament i zasilanie
- Bramę warto automatyzować dopiero wtedy, gdy ręcznie przesuwa się lekko i bez ocierania.

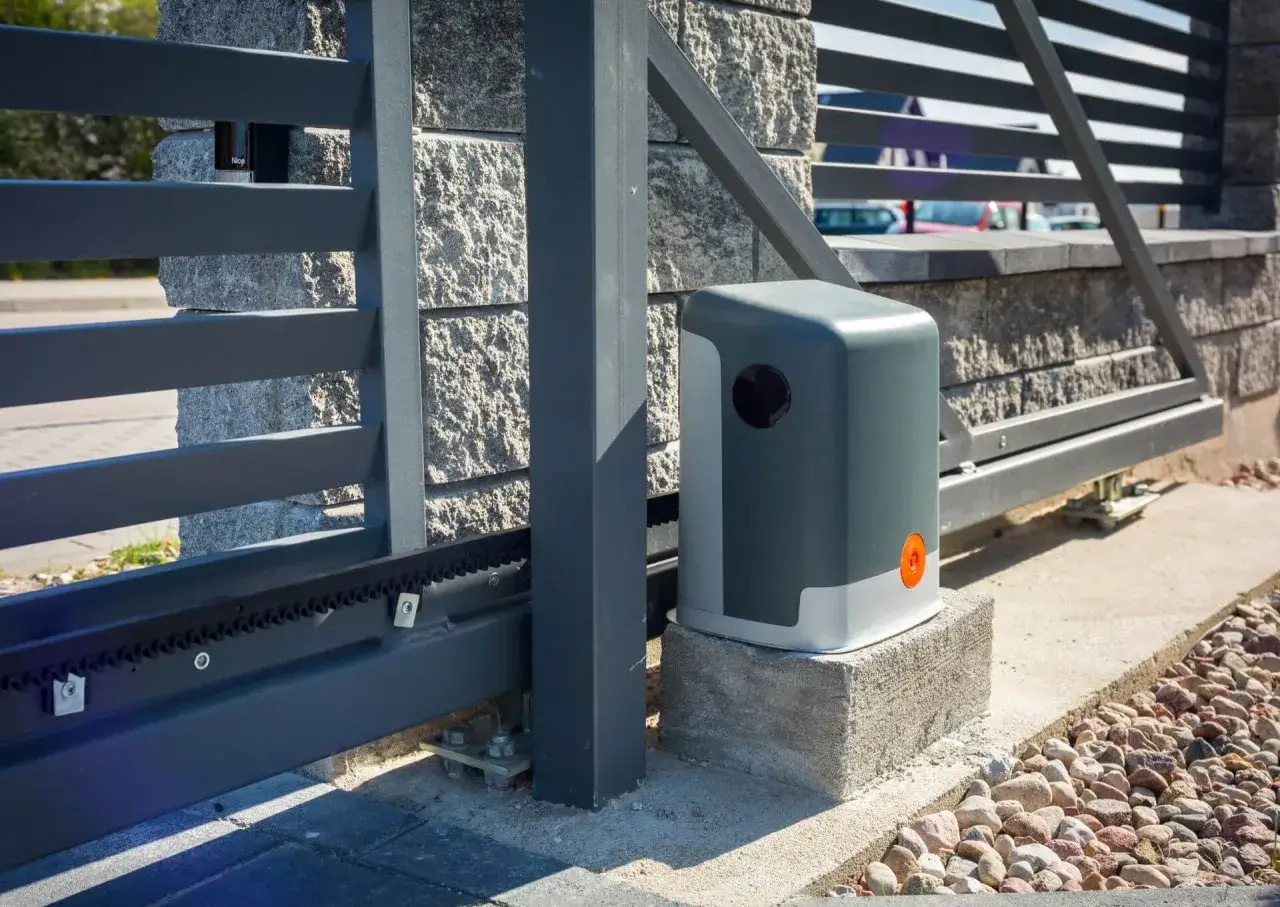

- Napęd musi stać stabilnie, najczęściej na solidnej podstawie lub fundamencie, i pracować w osi listwy zębatej.
- Pierwszy odcinek listwy zębatej służy do ustawienia wysokości i odległości napędu.
- Bezpieczeństwo zapewniają fotokomórki, lampa ostrzegawcza i sprawne odblokowanie ręczne.
- Najwięcej problemów wynika z błędów mechanicznych, nie z samej elektroniki.
Zanim przykręcisz napęd, sprawdź bramę i miejsce montażu
Ja zawsze zaczynam od prostego testu ręcznego: skrzydło ma przesuwać się płynnie na całej długości, bez ocierania, bez klinowania i bez widocznego luzu na wózkach albo rolkach. Napęd nie naprawi źle ustawionej bramy, a często tylko przyspieszy zużycie elementów, które już teraz pracują ciężko. Właśnie dlatego pierwsza kontrola powinna dotyczyć nie silnika, tylko samej konstrukcji.
| Co sprawdzić | Dlaczego to ważne | Co zrobić, jeśli coś nie gra |
|---|---|---|
| Tor ruchu bramy | Napęd nie poradzi sobie z krzywizną i tarciem | Najpierw wyreguluj wózki, rolki, prowadzenie i odboje |
| Miejsce pod napęd | Mechanizm wymaga dostępu serwisowego i miejsca na osprzęt | Zostaw swobodny dostęp do odblokowania i regulacji |
| Zasilanie | Prowizoryczny przewód szybko kończy się awarią | Zaplanować osobny obwód i prowadzenie przewodów w osłonie |
| Masa i intensywność pracy | Za słaby napęd będzie pracował na granicy swoich możliwości | Dobierz zapas mocy, a nie model „na styk” |
| Typ bramy | Inaczej ustawia się automatykę przy bramie szynowej, inaczej przy samonośnej | Sprawdź instrukcję producenta przed montażem |
Jeśli brama wymaga naprawy albo regulacji, zrób to przed montażem automatyki. Dopiero po takim przeglądzie ma sens przejście do listy elementów, bo oszczędza to i czas, i nerwy.
Co przygotować przed montażem
Do montażu potrzebujesz nie tylko samego napędu, ale też elementów, które zapewnią jego stabilność i bezpieczeństwo. Listwa zębata, czyli profil z uzębieniem przenoszący ruch z koła napędu na skrzydło, musi być dobrana do modułu zęba i do ciężaru bramy. W domowych instalacjach najczęściej wystarcza zestaw do pracy przerywanej, ale przy częstym otwieraniu lepiej od razu wybrać mocniejszy model.
| Element | Po co jest potrzebny | Na co uważać |
|---|---|---|
| Napęd z centralą | Odpowiada za ruch, sterowanie i logikę pracy | Dobierz go do masy skrzydła i intensywności użytkowania |
| Listwa zębata | Przenosi ruch z koła napędu na bramę | Ma być prosta, stabilna i zgodna z modułem napędu |
| Płyta montażowa lub fundament | Utrzymuje napęd w sztywnej pozycji | Podstawa musi być wypoziomowana i dobrze zakotwiona |
| Przewód, peszel, dławnice | Chronią instalację elektryczną | Nie prowadź kabli luzem po gruncie |
| Fotokomórki i lampa ostrzegawcza | Zwiększają bezpieczeństwo użytkowania | Zaplanuj ich miejsce jeszcze przed betonowaniem lub wierceniem |
| Narzędzia montażowe | Umożliwiają dokładne ustawienie i dokręcenie elementów | Poziomica i miara są ważniejsze niż „na oko” |
Przy wyborze listwy zębatej warto pamiętać o dwóch praktycznych wariantach. Stalowa sprawdza się lepiej przy cięższych i intensywniej używanych bramach, bo jest sztywniejsza. Poliamidowa lub nylonowa z rdzeniem metalowym pracuje ciszej i dobrze pasuje do lżejszych instalacji przydomowych, ale wymaga dokładniejszego ustawienia. Kiedy wszystko jest już pod ręką, można przejść do samego montażu bez improwizacji.
Jak zamontować napęd do bramy przesuwnej krok po kroku
Poniższa kolejność sprawdza się w większości instalacji, ale instrukcja producenta zawsze ma pierwszeństwo. Różne modele różnią się pozycją krańcówek, sposobem mocowania i zalecaną wysokością osadzenia, więc nie warto zgadywać. Ja przy montażu traktuję pierwszy odcinek listwy zębatej jak punkt odniesienia do całej regulacji.
- Ustaw bramę mniej więcej w połowie otwarcia i wyznacz oś, w której ma pracować napęd.
- Przyłóż pierwszy odcinek listwy zębatej, aby ustalić dokładną wysokość siłownika i jego odległość od skrzydła.
- Osadź podstawę lub płytę montażową, wypoziomuj ją i sprawdź, czy napęd może stać idealnie pionowo.
- Zamocuj napęd tymczasowo, a potem sprawdź, czy zębnik zazębia się z listwą lekko, bez klinowania i bez zbędnego nacisku.
- Dołóż kolejne odcinki listwy, pilnując jednej linii i równych połączeń między segmentami.
- Zamontuj ograniczniki krańcowe i ustaw pozycje otwarcia oraz zamknięcia zgodnie z instrukcją sterownika.
- Wykonaj kilka cykli próbnych i koryguj wysokość albo położenie, jeśli pojawia się hałas, szarpanie lub ocieranie.
W bramie szynowej napęd instaluje się możliwie blisko słupka, a w samonośnej szczególnie pilnuje się osi prowadzenia i geometrii całego układu. Zbyt mały luz między zębnikiem a listwą kończy się grzaniem i hałasem, a zbyt duży wywołuje przeskakiwanie zębów. Po mechanicznym montażu zostaje jeszcze elektryka i zabezpieczenia, a to właśnie one decydują o tym, czy automatyka będzie wygodna, czy tylko pozornie „działać”.
Podłączenie elektryki i zabezpieczeń, bez których automat nie powinien ruszać
Sam mechaniczny montaż to jeszcze nie wszystko. Napęd wymaga poprawnego zasilania, a automatyka bramy przesuwnej bez fotokomórek i sensownie ustawionych ograniczeń bezpieczeństwa jest po prostu słabszym rozwiązaniem. Jeśli pracujesz na instalacji 230 V, podłączenie najlepiej zlecić osobie z uprawnieniami albo przynajmniej skonsultować układ przewodów, zabezpieczenie i miejsce rozdziału zasilania.- Fotokomórki zatrzymują bramę, gdy ktoś lub coś przerwie wiązkę.
- Lampa ostrzegawcza poprawia widoczność ruchu bramy przy wyjeździe na ulicę.
- Odblokowanie ręczne powinno działać lekko i bez szarpania, także po zaniku zasilania.
- Peszel i dławnice chronią przewody przed wilgocią, przetarciem i przypadkowym wyrwaniem.
- Miękki start i stop zmniejszają uderzenia na końcach skoku i wydłużają żywotność mechaniki.
Najgorszy układ to taki, w którym zasilanie idzie prowizorycznie, a osprzęt bezpieczeństwa jest montowany „na później”. W praktyce to właśnie później okazuje się najdroższe, bo centrala nie lubi wilgoci, luźnych połączeń i skoków napięcia. Jeśli instalacja ma działać latami, trzeba od początku myśleć o niej jak o całym systemie, a nie tylko o silniku.
Najczęstsze błędy, które skracają życie napędu
Jeżeli coś ma się posypać po montażu, zwykle nie dzieje się to przez sam silnik, tylko przez niedokładność w detalach. Z mojego doświadczenia najwięcej hałasu generuje nie elektronika, lecz źle ustawiona listwa, zbyt mocno dociśnięty zębnik albo brama, która już wcześniej chodziła ciężko. Właśnie dlatego pośpiech jest tu złym doradcą.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Montaż na krzywej bramie | Przeciążenie napędu, hałas, szybsze zużycie | Najpierw wyreguluj ruch skrzydła i dopiero potem instaluj automat |
| Zazębienie na siłę | Grzanie, wycieranie zębów, większy pobór prądu | Zostaw minimalny, równy luz między kołem a listwą |
| Brak odbojów krańcowych | Uderzenia na końcu skoku i rozkalibrowanie ustawień | Zamontuj mechaniczne stopery lub ograniczniki ruchu |
| Źle poprowadzone przewody | Awaria po deszczu albo po przypadkowym uszkodzeniu | Użyj peszli, puszek i odpowiedniego prowadzenia kabli |
| Za słaby napęd | Wolna praca, częste blokady, skrócona żywotność | Dobierz model z zapasem mocy |
| Listwa nie w jednej linii | Przeskakiwanie zębów i nierówna praca | Mocuj segmenty na prostej i kontroluj poziomnicą |
Jeśli słyszysz metaliczny szum albo brama podskakuje przy ruchu, nie próbuj ratować sytuacji większą siłą docisku. Najpierw wróć do geometrii, bo elektronika tylko ujawnia problem mechaniczny, a nie go tworzy. Gdy montaż jest poprawny, dopiero wtedy ma sens policzenie kosztów i decyzja, czy robisz wszystko sam.
Ile to kosztuje i kiedy lepiej oddać montaż fachowcowi
Przy domowej bramie samodzielny montaż kusi oszczędnością, ale realny koszt zależy od tego, czy fundament, zasilanie i osprzęt masz już przygotowane. Orientacyjnie sam zestaw napędowy do typowej posesji to wydatek od około 1200 do 5000 zł, listwa zębata kosztuje zwykle kilkadziesiąt złotych za metr, a montaż przez fachowca najczęściej zamyka się w przedziale 800-2500 zł, zależnie od zakresu prac.
| Pozycja | Orientacyjny koszt | Kiedy rośnie |
|---|---|---|
| Napęd | 1200-5000 zł | Przy cięższej bramie i większej intensywności pracy |
| Listwa zębata | 20-80 zł/mb | Przy pełnej długości skrzydła i mocniejszych materiałach |
| Osprzęt bezpieczeństwa | 200-800 zł | Gdy dodajesz fotokomórki, lampę i sterowanie dodatkowe |
| Fundament i elektryka | 500-2000 zł | Gdy nie ma gotowej podstawy ani przygotowanego zasilania |
| Robocizna | 800-2500 zł | Przy trudnym terenie, integracji z dodatkowymi urządzeniami albo odtworzeniu instalacji od zera |
Ja oddałbym montaż fachowcowi zawsze wtedy, gdy trzeba prowadzić nowe 230 V, brama jest ciężka, teren ma wyraźny spadek albo cała instalacja ma współpracować z wideodomofonem i dodatkowymi zabezpieczeniami. Przy standardowej bramie i przygotowanej infrastrukturze montaż zwykle zamyka się w jednym dniu pracy, a gdy dochodzi fundament i elektryka, realny czas rośnie do dwóch dni plus czas wiązania betonu. Z tak przygotowanym układem pozostaje już tylko pierwsze uruchomienie i dokładny test pracy.
Co sprawdzić po pierwszym uruchomieniu, żeby automatyka pracowała lekko
Po pierwszym uruchomieniu nie kończę pracy, tylko robię serię krótkich testów. Brama ma otwierać się i zamykać bez szarpnięć, centrala ma zapamiętać krańcówki, fotokomórki mają zatrzymywać ruch od razu, a odblokowanie ręczne ma działać lekko nawet po kilku cyklach. To właśnie ten etap ujawnia, czy montaż był naprawdę dokładny.
- Sprawdź pracę ręczną po odłączeniu zasilania.
- Wykonaj 5-10 pełnych cykli i obserwuj, czy listwa nie przestawia się na mocowaniach.
- Skontroluj dokręcenie śrub po pierwszym dniu i ponownie po kilku tygodniach.
- Usuń piasek, liście i lód z toru ruchu, bo napęd tego nie „przebije”.
- Nie smaruj elementów przypadkowym środkiem, jeśli producent przewiduje pracę na sucho albo własny preparat.
Dobrze zrobiony montaż nie polega na tym, że brama po prostu rusza. Liczy się to, że rusza lekko, nie hałasuje, zatrzymuje się tam, gdzie trzeba, i nie wymaga poprawek po pierwszym sezonie. Właśnie tak rozumiem solidnie zainstalowaną automatykę do bramy przesuwnej.
