Najważniejsze rzeczy do sprawdzenia przed uruchomieniem instalacji
- Fotokomórki montuję zwykle na wysokości 40-60 cm nad gruntem, po obu stronach chronionej strefy i możliwie blisko światła wjazdu.
- W większości central bezpieczeństwo realizuje styk NC, a zasilanie dobiera się do modelu fotokomórki, najczęściej 24 V AC/DC, czasem 12 V po ustawieniu mostka.
- Jeśli centrala ma fototest, warto go wykorzystać, bo przed ruchem bramy sprawdza realną sprawność toru optycznego.
- Po montażu nie wystarcza samo „zadziałało raz”: trzeba sprawdzić reakcję na przerwanie wiązki i zachowanie przy lekkim rozjechaniu osi nadajnika oraz odbiornika.
- Najwięcej problemów powodują nie przewody, tylko źle dobrana wysokość, odbicia od błyszczących powierzchni i niestabilne mocowanie na słupku.
Co sprawdzić przed podłączeniem fotokomórek
Ja zawsze zaczynam od prostego pytania: czy ta para ma tylko chronić zamykanie, czy ma też obsługiwać dodatkową strefę przejazdu? Od odpowiedzi zależy nie tylko miejsce montażu, ale też typ wejścia w centrali, sposób okablowania i to, czy wystarczy jedna para, czy potrzebna będzie druga.
Zasilanie i typ wejścia
W większości domowych napędów spotkasz zasilanie 24 V AC/DC, a styk bezpieczeństwa pracuje w logice NC, czyli normalnie zamkniętej. To praktyczne, bo przerwanie wiązki albo uszkodzenie przewodu od razu zmienia stan obwodu i centrala widzi problem. Jeśli urządzenie ma tryb fototestu, warto z niego skorzystać, bo centrala przed ruchem sprawdza, czy fotokomórki naprawdę odpowiadają.
Przeczytaj również: Montaż siłowników do bramy dwuskrzydłowej - Jak uniknąć błędów?
Ile par potrzebujesz
Przy zwykłej bramie dwuskrzydłowej najczęściej wystarcza jedna para na strefę zamykania. Druga ma sens wtedy, gdy centrala przewiduje osobne wejście dla otwierania albo gdy chcesz zabezpieczyć inną linię przejazdu. Gdy w grę wchodzi kilka par blisko siebie, sprawdzam, czy system wymaga synchronizacji lub adresowania, bo bez tego jedna para potrafi „widzieć” drugą. Kiedy ta część jest uporządkowana, dopiero wtedy ustawiam geometrię montażu.

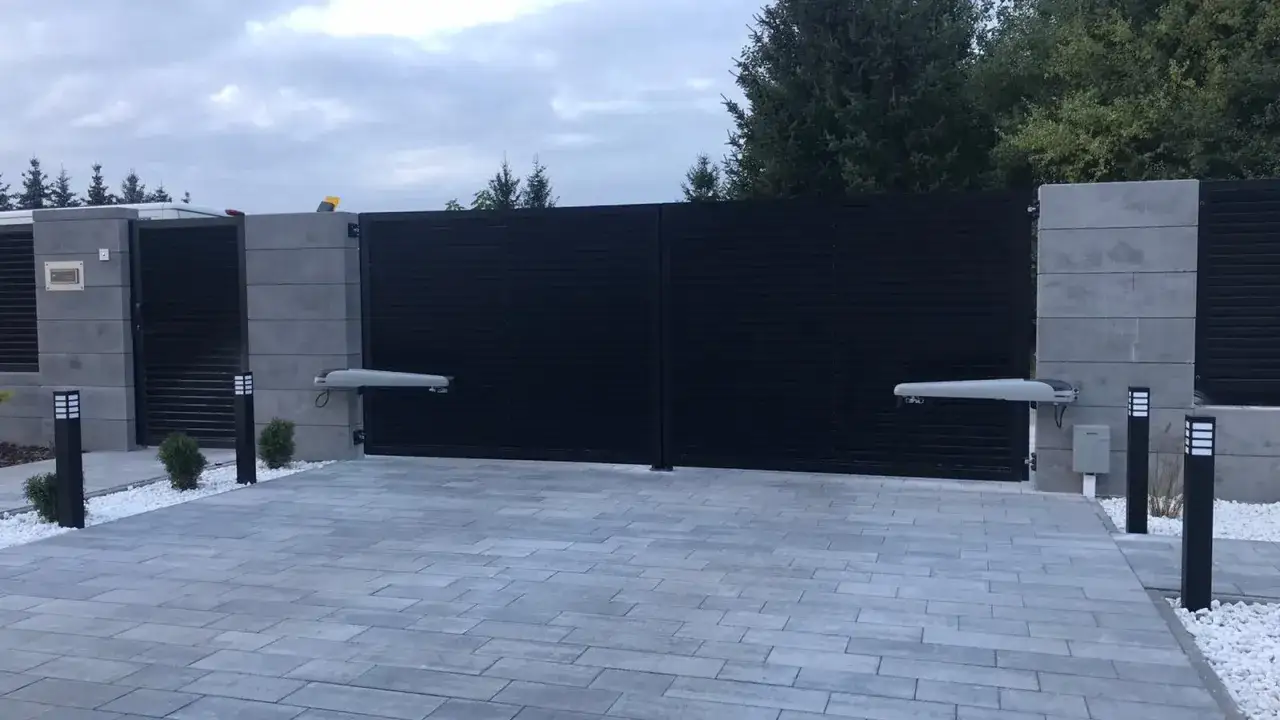

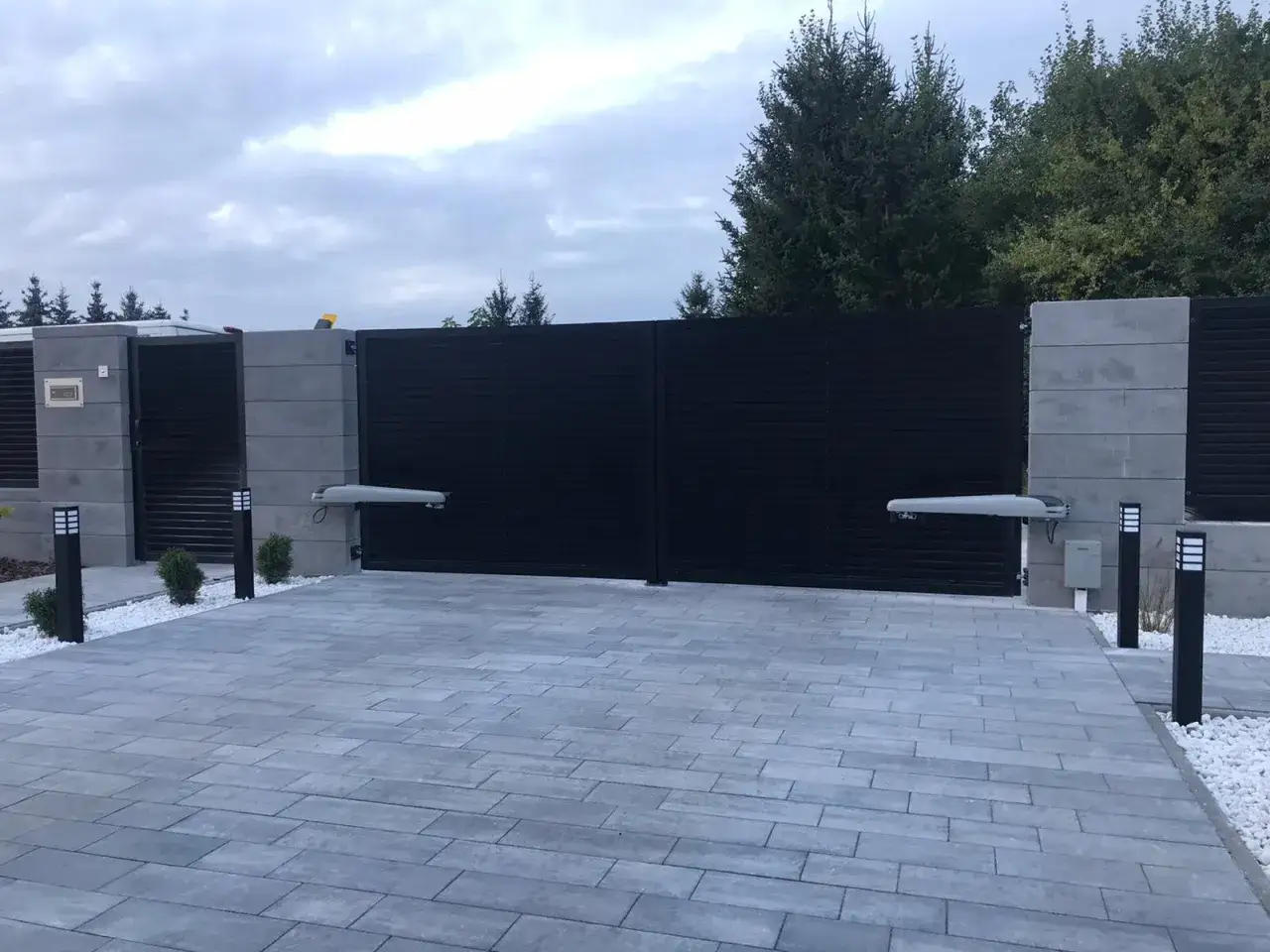

Gdzie je zamontować przy bramie dwuskrzydłowej
Najlepszy montaż to taki, który wygląda banalnie: para jest osadzona stabilnie, wiązka biegnie prosto przez światło przejazdu, a skrzydła nie robią jej żadnych niespodzianek podczas pracy. W praktyce trzymam się kilku zasad, które naprawdę robią różnicę.
| Kryterium | Co robić | Dlaczego to ważne |
|---|---|---|
| Wysokość | Ustaw fotokomórki na 40-60 cm nad gruntem. | To zakres, który dobrze chroni strefę przejazdu i ogranicza przypadkowe zasłanianie wiązki przez śnieg, błoto czy drobne przeszkody. |
| Położenie względem bramy | Mocuj je po obu stronach chronionej strefy, możliwie blisko linii wjazdu. | Im bliżej realnej strefy ruchu, tym mniejsze ryzyko, że brama zatrzyma się za późno albo zareaguje z opóźnieniem. |
| Geometria | Ustaw nadajnik i odbiornik na równoległych, stabilnych powierzchniach. | Ułatwia to strojenie i zmniejsza liczbę fałszywych alarmów. |
| Odległość od krawędzi | Trzymaj się zasady: jak najbliżej bramy, ale zwykle nie dalej niż 15 cm od jej krawędzi. | Zbyt duży odstęp zwiększa strefę martwą i pogarsza skuteczność ochrony. |
| Ochrona przed wodą | Wprowadzaj przewody od dołu i nie montuj urządzeń w miejscach zalewanych. | To ogranicza ryzyko dostania się wody do obudowy i późniejszych problemów z elektroniką. |
Przy bramie dwuskrzydłowej zwracam jeszcze uwagę na jeden detal: wiązka nie może wpadać w konflikt z ruchem skrzydeł po łuku. Jeśli słupek jest wąski albo murki są nieregularne, lepiej użyć dystansu lub uchwytu niż ratować pozycję fotokomórki na siłę. Dopuszczalne niewielkie rozjechanie osi to zwykle kilka stopni, ale w praktyce już drobna korekta robi ogromną różnicę w stabilności działania. Po dobraniu miejsca można przejść do samego podłączenia.
Jak podłączyć je do centrali krok po kroku
Podłączenie zaczynam od odcięcia zasilania. To nie jest formalność, tylko realne zabezpieczenie przed przypadkowym startem napędu, kiedy dłonie są już w obudowie. Dopiero potem przechodzę do przewodów i zacisków.
- Poprowadź przewody w peszlu lub rurze instalacyjnej i wprowadź je do obudowy od dołu.
- Podłącz zasilanie nadajnika i odbiornika zgodnie z opisem modelu. Jeśli fotokomórka ma wybór 12 V lub 24 V, ustaw go zgodnie z centralą, a nie „na oko”.
- Wyjście przekaźnikowe odbiornika wpiąć do wejścia bezpieczeństwa centrali jako NC.
- Jeśli centrala ma funkcję fototestu, podłącz także przewód testowy do odpowiedniego wyjścia.
- Dokręć zaciski, uporządkuj przewody i sprawdź, czy obudowa nie ściska izolacji.
- Jeżeli instalujesz drugą parę, upewnij się, że centrala rozróżnia strefy pracy albo pozwala na synchronizację kilku zestawów.
W bardziej rozbudowanych centralach spotkasz oznaczenia typu FOTO, FOTO1 albo FOTO2. To nie są ozdobniki, tylko osobne strefy reakcji: jedna może zatrzymywać bramę przy zamykaniu, druga także przy otwieraniu. Jeśli sterownik nie ma takich wejść, nie kombinuję z przypadkowymi obejściami, tylko trzymam się jednego, prostego obwodu ochronnego. Dzięki temu późniejsze diagnozowanie jest dużo łatwiejsze.
| Rozwiązanie | Kiedy ma sens | Co zyskujesz |
|---|---|---|
| Jedna para NC | Standardowa brama przydomowa | Najprostsze uruchomienie i najmniej zmiennych |
| Jedna para z fototestem | Centrala obsługuje test wyjścia | Lepsza diagnostyka i mniejsze ryzyko fałszywego alarmu |
| Dwie pary z osobnymi wejściami | Szeroki wjazd albo dodatkowa strefa ochrony | Możliwość rozdzielenia zamykania i otwierania |
Jak ustawić i przetestować działanie po montażu
Tu najczęściej wychodzi, czy instalacja jest zrobiona dobrze, czy tylko „jakoś działa”. Ja nie uznaję uruchomienia za zakończone, dopóki nie sprawdzę diody na odbiorniku, reakcji na zasłonięcie wiązki i zachowania napędu w kilku punktach testowych.
- Włącz zasilanie i sprawdź sygnalizację na odbiorniku.
- Jeśli dioda miga szybko albo świeci ciągle, delikatnie skoryguj ustawienie nadajnika i odbiornika.
- Przerwij wiązkę przedmiotem o średnicy około 5 cm i długości około 30 cm, przesuwając go najpierw przy TX, potem przy RX, a na końcu między nimi.
- Sprawdź, czy centrala przechodzi ze stanu aktywnego w alarm i czy brama reaguje dokładnie tak, jak ma reagować.
- Jeśli robisz odbiór instalacji bardziej formalnie, skontroluj też reakcję na większą przeszkodę zgodnie z metodą stosowaną przy testach bezpieczeństwa, czyli z prostopadłościanem 700 x 300 x 200 mm.
Na tym etapie dobrze od razu wyłapać odbicia od błyszczących elementów, świeżo umytych powierzchni albo odblaskowych słupków. Często nie sam czujnik jest winny, tylko tło optyczne, które rozprasza wiązkę. Gdy test przejdzie bez wahań, można przejść do tego, co zwykle psuje instalację po kilku dniach.
Najczęstsze błędy, które psują cały efekt
Najwięcej problemów widzę nie w elektronice, tylko w mechanice i geometrii. Fotokomórka, która jest poprawnie podłączona, ale drży na słupku albo „patrzy” na błyszczącą powierzchnię, będzie sprawiała kłopoty częściej niż źle opisany przewód.
| Objaw | Prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Brama w ogóle nie startuje | Obwód NC jest otwarty albo fototest nie został podłączony/programowany | Zaciski, logikę wejścia i ustawienia centrali |
| Brama zatrzymuje się bez powodu | Rozjechana oś, brudne soczewki, słońce lub odbicia od ogrodzenia | LED na RX, ustawienie osi i otoczenie optyczne |
| Działa tylko przy dobrej pogodzie | Wilgoć, woda w obudowie albo zbyt „wysoka” instalacja narażona na opady | Drożność przepustu kablowego i stan obudowy |
| Jedna para zakłóca drugą | Brak synchronizacji albo zbyt mały odstęp między zestawami | Adresowanie, tryb pracy i wzajemne położenie par |
| Fotokomórki świecą poprawnie, a napęd reaguje źle | Źle ustawiona funkcja wejścia w centrali | Programowanie sterownika, a nie sam czujnik |
Mój praktyczny skrót diagnostyczny jest prosty: najpierw patrzę na LED, potem na zaciski, dopiero później na programowanie centrali. W wielu przypadkach rozwiązanie jest banalne, tylko ukryte pod obudową, a nie w samym napędzie. Gdy ta kolejność jest zachowana, naprawa trwa krócej i nie kończy się niepotrzebnym demontażem pół bramy.
Jak utrzymać fotokomórki w dobrej kondycji przez lata
Poprawnie zamontowane fotokomórki nie wymagają codziennej uwagi, ale nie warto zostawiać ich samych sobie. Ja traktuję je jak element, który ma działać cicho i przewidywalnie, więc kontroluję go przy okazji przeglądów bramy, po zimie i po większych ulewach.
- Czyść soczewki miękką, lekko zwilżoną szmatką.
- Nie używaj alkoholu, benzyny ani środków ściernych, bo matowią powierzchnię i pogarszają pracę wiązki.
- Co 6 miesięcy sprawdzaj, czy w obudowie nie ma wilgoci, rdzy, owadów albo luzu na mocowaniu.
- Po każdej ingerencji w napęd powtórz test przerwania wiązki.
- Jeśli brama pracuje w miejscu mocno narażonym na kurz, pyłki albo śnieg z nawiewem, kontroluj fotokomórki częściej niż raz na sezon.
Dobrze ustawione fotokomórki nie robią wokół siebie wielkiego wrażenia, ale właśnie o to chodzi: mają działać stabilnie, bez niespodzianek i bez korekt co kilka tygodni. Jeśli po montażu wszystko przechodzi test na wiązkę, centrala reaguje od razu, a obudowy są suche i sztywno osadzone, instalacja jest zrobiona dobrze. Tę kontrolę warto powtórzyć po pierwszym intensywnym deszczu, po zimie i po każdej ingerencji w napęd, bo to wtedy wychodzą drobne rozjechania, których na starcie jeszcze nie widać.
