W dobrze zaprojektowanym ogrodzeniu największe szkody rzadko zaczynają się od samego betonu, tylko od tego, że fundament nie ma gdzie pracować. Dlatego temat, który w praktyce decyduje o trwałości całego ciągu, to dylatacja fundamentu ogrodzenia: gdzie ją zrobić, jak szeroką zostawić i czym ją wypełnić, żeby nie rozjechała się po pierwszej zimie. W tym tekście pokazuję to bez teoretycznego zadęcia, za to z liczbami, typowymi błędami i rozwiązaniami, które naprawdę mają sens na polskiej działce.
To są najważniejsze zasady przed betonowaniem
- Szczelina dylatacyjna ma przejmować ruch betonu, a nie go blokować.
- Najczęściej planuję ją co 10-15 m i zostawiam na 2-3 cm.
- W praktyce najlepiej wypada przy słupku, bramie lub furtce.
- Zbrojenie nie powinno przechodzić przez szczelinę, bo wtedy przestaje ona pracować.
- Fundament musi zejść poniżej strefy przemarzania; w Polsce to zwykle 80-140 cm zależnie od regionu.

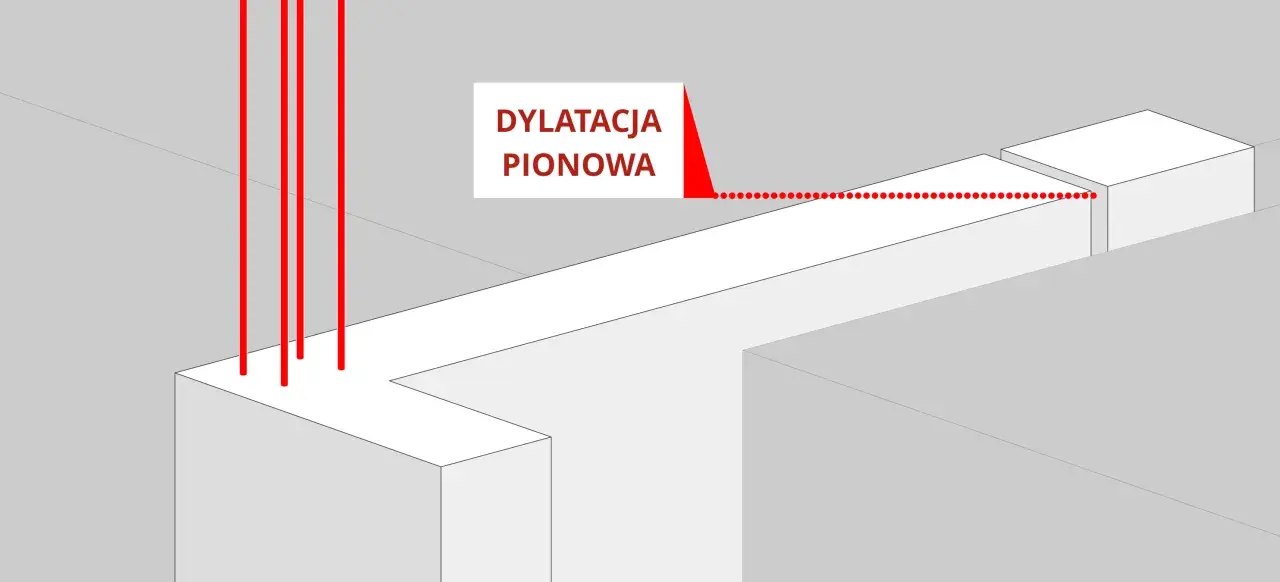

Po co robi się pionową szczelinę w fundamencie ogrodzenia
W praktyce traktuję dylatację jako kontrolowane rozcięcie konstrukcji. Beton kurczy się w czasie wiązania, reaguje na zmiany temperatury i wilgotności, a do tego pracuje pod obciążeniem własnym ogrodzenia, wiatru i nierównego podłoża. Jeśli wszystko jest zalane w jednym, długim monolicie, naprężenia nie znikają, tylko szukają słabszego miejsca. Wtedy pojawia się rysa, a potem pęknięcie, zwykle dokładnie tam, gdzie nie chciałbym go widzieć.
Najbardziej narażone są ogrodzenia długie, ciężkie i te prowadzone po skarpie albo po terenie o zmiennej nośności. Ja zawsze patrzę na nie jak na kilka pracujących odcinków, a nie jedną sztywną belkę. To ważne także przy bramie i furtce, bo tam dochodzą dodatkowe drgania oraz lokalne obciążenia wynikające z codziennego użytkowania. Z tego powodu nie każdy fundament wymaga identycznego podejścia, ale każdy wymaga świadomego podziału na fragmenty.
| Sytuacja | Co się dzieje w praktyce | Jak do tego podchodzę |
|---|---|---|
| Długi mur z bloczków | Naprężenia rozchodzą się po całej długości i lubią otwierać rysy | Przerwę planuję obowiązkowo i nie odkładam tego na etap wykończenia |
| Odcinek na spadku | Różne wysokości i różne osiadanie pracują przeciwko jednolitej ławie | Dzielę fundament na krótsze, czytelne pola |
| Brama lub furtka | Wibracje i dodatkowe obciążenie są większe niż przy zwykłym przęśle | To naturalne miejsce na przerwę albo punkt jej ukrycia |
| Krótszy, lekki odcinek | Ruch konstrukcji jest mniejszy, ale nie znika całkowicie | Nie komplikuję projektu bez powodu, ale nadal pilnuję podziału przy zmianach geometrii |
Skoro wiadomo już, po co to robić, trzeba przejść do praktyki. Sama zasada nie wystarczy, jeśli nie ma jasno przyjętych parametrów i sensownego miejsca cięcia konstrukcji.
Jakie parametry przyjmuję w praktyce
W tej części najłatwiej popełnić błąd przez nadmierne upraszczanie. Zbyt wąska szczelina nie da betonie miejsca na pracę, a zbyt szeroka będzie kłopotliwa do ukrycia i zabezpieczenia. Dlatego trzymam się sprawdzonych widełek, które dobrze działają w ogrodzeniach murowanych i betonowych.
| Parametr | Praktyczna wartość | Dlaczego to ma znaczenie |
|---|---|---|
| Szerokość szczeliny | 2-3 cm | Daje miejsce na pracę materiału i na poprawne wypełnienie |
| Rozstaw dylatacji | Co 10-15 m | Takie odcinki łatwiej kontrolować i mniej się odkształcają |
| Głębokość fundamentu | Poniżej strefy przemarzania, zwykle 80-140 cm | Bez tego nawet dobra dylatacja nie uratuje konstrukcji przed mrozem |
| Wysokość nad gruntem | Minimum 5 cm | Chroni fundament przed bezpośrednim kontaktem z wilgocią i gruntem |
| Otulina zbrojenia | Minimum 2 cm | Zbrojenie ma być osłonięte, ale nie może mostkować szczeliny |
Jeżeli ogrodzenie ma mniej niż 10-15 m długości, przerwę lokuję najczęściej przy środku odcinka albo przy planowanej bramie czy furtce. Dzięki temu nie rozcina się przypadkowo najbardziej widocznej części ogrodzenia. Kiedy te liczby są ustalone, można przejść do samego wykonania, bo to właśnie detal montażu decyduje, czy szczelina będzie działać, czy tylko wyglądać dobrze na etapie odbioru.
Jak zaplanować dylatację fundamentu ogrodzenia
Tu najbardziej liczy się porządek. Ja nie zaczynam od wylewania, tylko od rozrysowania odcinków i sprawdzenia, gdzie konstrukcja naturalnie zmienia charakter: przy słupku, na załamaniu, przy bramie, przy furtce albo tam, gdzie teren zaczyna pracować inaczej. Dobrze zaplanowana przerwa znika w rytmie ogrodzenia, a źle zaplanowana od razu rzuca się w oczy.
- Wyznacz odcinki tak, aby żaden nie był zbyt długi i zbyt sztywny.
- Wybierz miejsce szczeliny przy słupku, bramie, furtce albo w punkcie załamania muru.
- Przenieś przerwę przez całą grubość fundamentu, a jeśli masz podmurówkę, także przez jej widoczną część.
- Wstaw przekładkę, najczęściej z materiału ściśliwego lub XPS, zanim beton zwiąże.
- Rozplanuj zbrojenie tak, żeby nie przechodziło przez szczelinę i nie robiło mostka.
- Zamknij górę elastycznym uszczelniaczem, kiedy konstrukcja już pracuje i nie wymaga sztywnego wiązania.
Warto pamiętać o jeszcze jednej rzeczy: dylatacja ma biec konsekwentnie przez całą strefę, którą ma rozdzielać. Jeśli zrobi się przerwę tylko w betonie, a wyżej zostawi ciągłość muru albo stali, naprężenia i tak przejdą bokiem. Po takim rozrysowaniu pozostaje już tylko dobrać materiał, który tę pracę przyjmie bez pękania i rozpadania się po jednym sezonie.
Czym ją wypełnić i jak prowadzić zbrojenie
Najbezpieczniej myślę o dwóch warstwach. Pierwsza to wkładka, która tworzy samą przerwę i pozwala elementom się przemieszczać. Druga to elastyczne zamknięcie od góry, które chroni szczelinę przed wodą, brudem i rozsadzaniem przez mróz. W praktyce najlepiej sprawdzają się materiały nienasiąkliwe i trwale elastyczne.
| Materiał | Do czego się nadaje | Na co uważać |
|---|---|---|
| XPS, czyli styrodur | Jako przekładka i wypełnienie oddzielające dwa fragmenty fundamentu | Ma odseparować beton, a nie zostać przypadkowo zgnieciony i zabetonowany na sztywno |
| Uszczelniacz poliuretanowy | Jako elastyczne zamknięcie szczeliny od strony wody i powietrza | Musi być przeznaczony do dylatacji i pracy na zewnątrz |
| Sztywna zaprawa cementowa | Do takich szczelin się nie nadaje | Usztywnia połączenie i odbiera sens całemu rozwiązaniu |
Ja szczególnie pilnuję zbrojenia, bo to najczęstszy cichy błąd. Jeśli pręty przechodzą przez szczelinę, powstaje mostek, a przerwa przestaje być przerwą. Wtedy konstrukcja nadal jest połączona, tylko pozornie podzielona. Dobrze rozplanowane zbrojenie kończy się przed szczeliną, ma właściwą otulinę i nie zmusza betonu do pracy, której nie powinien wykonywać. To prowadzi już prosto do błędów, które zwykle wychodzą dopiero po zimie.
Najczęstsze błędy, które wychodzą po zimie
Najwięcej problemów widzę nie tam, gdzie ktoś zrobił przerwę, tylko tam, gdzie zrobił ją niekonsekwentnie. Fundament wygląda wtedy poprawnie w dniu odbioru, ale po kilku miesiącach pojawia się pęknięcie obok szczeliny albo na zupełnie innym odcinku. To znak, że konstrukcja została dociśnięta do granic możliwości.
| Błąd | Co zwykle się dzieje | Jak robię to lepiej |
|---|---|---|
| Zbrojenie przechodzi przez szczelinę | Przerwa nie pracuje, a pęknięcie pojawia się obok | Kończę zbrojenie przed szczeliną i nie robię z niej mostka |
| Za wąska szczelina | Nie ma miejsca na ruch betonu ani na sensowne wypełnienie | Trzymam się 2-3 cm |
| Sztywne wypełnienie | Odcinek zostaje zblokowany i pęka przy pierwszym większym naprężeniu | Stosuję materiał elastyczny, a nie zaprawę cementową |
| Szczelina kończy się tylko w betonie | Naprężenia przechodzą wyżej do podmurówki lub muru | Prowadzę ją przez cały fragment, który ma być rozdzielony |
| Zbyt płytki fundament | Mrozowe podnoszenie i rysy pojawiają się mimo poprawnej szczeliny | Fundament prowadzę poniżej strefy przemarzania |
W ogrodzeniu nie ma jednego magicznego elementu, który naprawi błędny projekt. Jeśli fundament jest za płytki, za długi albo źle podzielony, żadna masa do szczelin nie zrobi z niego stabilnej konstrukcji. Przy dłuższych i cięższych ogrodzeniach trzeba więc patrzeć szerzej niż tylko na samą przerwę, bo to całość decyduje o trwałości.
Co sprawdzam przed wylaniem betonu, żeby szczelina miała sens
Najbardziej opłaca się myśleć o dylatacji razem z przebiegiem całego ogrodzenia, a nie jako o poprawce na końcu. Ja zawsze sprawdzam trzy rzeczy: czy przerwa wypada tam, gdzie ma sens wizualny, czy nie koliduje z bramą albo furtką oraz czy nie psuje układu słupków. Dobrze ustawiony podział potrafi ukryć techniczne rozwiązanie w rytmie ogrodzenia, więc po wykonaniu nie widać kompromisu, tylko porządek.
Jeżeli miałbym zostawić jedną praktyczną zasadę, to tę: lepiej zrobić jedną dobrą, przemyślaną dylatację niż później walczyć z pęknięciem w połowie podmurówki. W ogrodzeniach murowanych i betonowych najwięcej daje połączenie trzech rzeczy jednocześnie: poprawnej głębokości fundamentu, sensownego podziału na odcinki i elastycznego wypełnienia szczeliny. Gdy te elementy grają razem, ogrodzenie pracuje spokojnie, a nie na granicy uszkodzenia.
