Brama teleskopowa rozwiązuje dokładnie ten problem, który pojawia się na wąskiej albo krótkiej posesji: gdzie schować skrzydło, żeby wjazd był wygodny, a ogrodzenie nie zabierało całej przestrzeni przed domem. W praktyce patrzę na taki projekt jak na układ segmentów, prowadnic, wózków i punktów podparcia, które muszą pracować razem bez tarcia i bez przypadkowych luzów. Poniżej rozpisuję to tak, żeby schemat był czytelny zarówno dla osoby planującej zakup, jak i dla kogoś, kto chce po prostu zrozumieć, jak taka konstrukcja działa.
Najważniejsze rzeczy do sprawdzenia przed projektem
- Teleskopowa brama przesuwna składa się z dwóch, trzech, a czasem czterech segmentów, które chowają się kaskadowo i potrzebują krótszego odcinka odkładania niż klasyczna brama przesuwna.
- W schemacie liczą się nie tylko skrzydła, ale też wózki jezdne, szyna lub prowadnica, gniazdo najazdowe, chwytak, rolki prowadzące i napęd.
- W Polsce minimum w świetle bramy to 2,4 m, ale w codziennym użytkowaniu znacznie wygodniej celować w około 3,0 m lub więcej.
- Wersja szynowa wymaga równego, utwardzonego podłoża, a samonośna lepiej znosi śnieg i brud, choć zwykle jest droższa i bardziej złożona.
- Najczęstsze błędy dotyczą fundamentu, złego policzenia miejsca po stronie otwarcia i niedoszacowania obciążenia wózków.
Jak działa teleskopowy przesuw i kiedy ma sens
Najprościej mówiąc, teleskopowa brama przesuwna nie potrzebuje pełnej szerokości wjazdu do tego, by się otworzyć. Jej segmenty jadą po sobie kaskadowo, więc zamiast jednego długiego skrzydła mamy układ dwóch lub trzech części, które chowają się na krótszym odcinku wzdłuż ogrodzenia. To właśnie dlatego takie rozwiązanie tak dobrze sprawdza się na krótkich podjazdach, przy ciasnej granicy z sąsiadem albo tam, gdzie przed frontem działki po prostu brakuje miejsca.
Różnica względem zwykłej bramy przesuwnej jest praktyczna, a nie tylko konstrukcyjna. W klasycznym układzie jeden panel musi odjechać na całą swoją długość, natomiast w systemie teleskopowym ten ruch rozkłada się na kilka segmentów, więc potrzebny odcinek odkładania jest wyraźnie krótszy. Z drugiej strony płaci się za to większą liczbą elementów, które trzeba precyzyjnie ustawić. Ja traktuję to jak prostą wymianę: mniej miejsca w zamian za większą dokładność wykonania.Warto też od razu odróżnić bramę teleskopową od bramy łamanej. Łamana składa się jak harmonijka, a teleskopowa przesuwa się liniowo, segment po segmencie. To ważne rozróżnienie, bo obie oszczędzają przestrzeń, ale robią to zupełnie inną mechaniką. Gdy rozumiem ten mechanizm, dużo łatwiej czytam sam schemat konstrukcji.
Z czego składa się schemat takiej bramy
Jeśli rozrysowuję taki układ, zaczynam od elementów nośnych i kończę na detalach, które decydują o płynności ruchu. Właśnie one odróżniają dobrze zaprojektowaną bramę od konstrukcji, która po pierwszej zimie zaczyna szarpać albo opierać się na prowadnicy zbyt dużym oporem.
| Element | Rola w układzie | Na co uważać |
|---|---|---|
| Segmenty skrzydeł | Tworzą część jezdną i chowają się jeden za drugim. | Ich masa i szerokość muszą pasować do napędu oraz wózków. |
| Wózki jezdne | Przenoszą ciężar bramy i pozwalają jej się przesuwać. | Źle dobrane wózki szybko dostają luzów i zwiększają opory ruchu. |
| Szyna lub prowadnica | Wyznacza tor przesuwu w wersji szynowej. | Musi być równa, czysta i poprawnie wypoziomowana. |
| Gniazdo najazdowe | Zatrzymuje bramę w pozycji zamkniętej i odciąża wózki. | Źle ustawione powoduje uderzenia zamiast miękkiego domknięcia. |
| Rolka najazdowa | Wprowadza skrzydło do gniazda i stabilizuje zamknięcie. | Ma pracować płynnie, bez ocierania o podłoże. |
| Chwytak lub łapacz | Utrzymuje skrzydło w pozycji końcowej. | To detal, który mocno wpływa na komfort codziennego używania. |
| Rolki prowadzące | Stabilizują bramę w pionie. | Bez nich skrzydło może pracować z kołysaniem. |

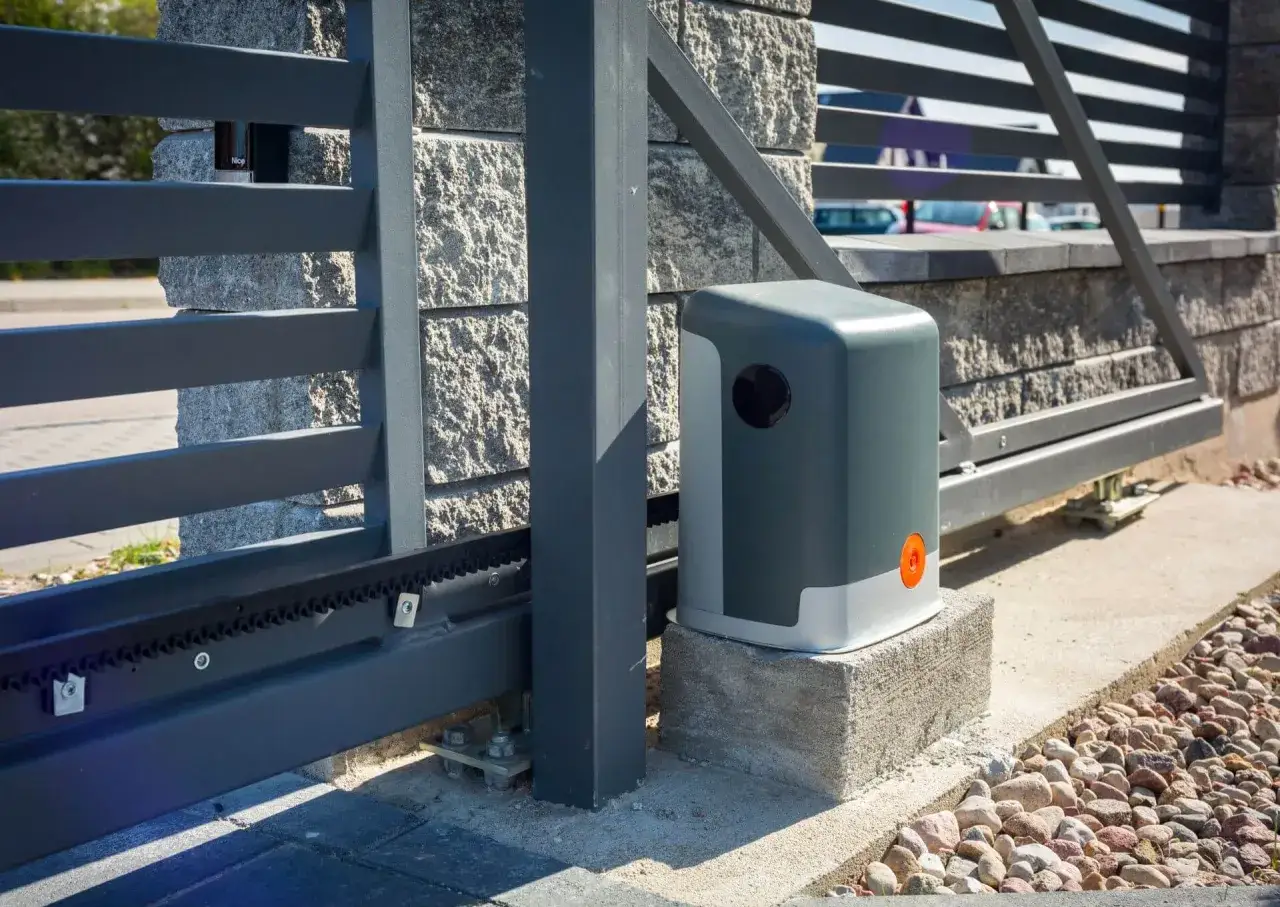

| Napęd i listwa zębata | Automatyzują otwieranie i zamykanie. | Napęd nie naprawi źle zrobionej geometrii, tylko ją bezlitośnie obnaży. |
| Odboje i ograniczniki | Chronią konstrukcję przed zbyt mocnym dojazdem. | Bez nich rośnie ryzyko uszkodzeń i szybszego zużycia osprzętu. |
Przy cięższych konstrukcjach obciążenie wózków bywa wielokrotnie większe niż sama masa skrzydła, więc to nie jest detal do odhaczenia na końcu. W praktyce właśnie tu najczęściej decyduje się trwałość całego układu: jeśli gniazdo, rolka i wózki są źle zestawione, brama zaczyna pracować twardo, a każdy milimetr niedokładności mnoży się przy codziennym użytkowaniu.
Jeżeli chcesz rozumieć schemat naprawdę dobrze, nie patrz tylko na same skrzydła. Trzeba widzieć cały tor ruchu, punkty podparcia i miejsce, w którym brama ma się zatrzymać po zamknięciu. To prowadzi wprost do pytania o wymiary i zapas przestrzeni.
Jak czytać wymiary i przygotować miejsce pod montaż

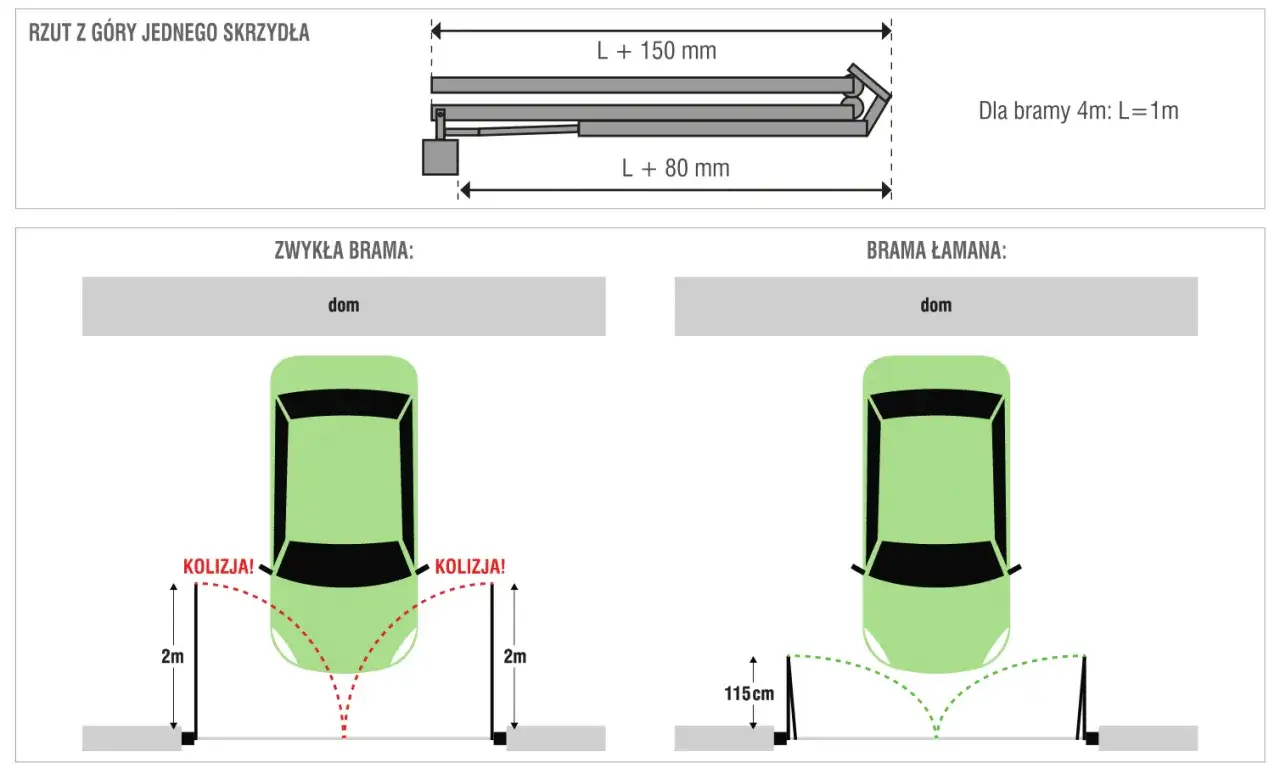

Przy projekcie zawsze patrzę nie tylko na szerokość wjazdu, ale też na to, gdzie brama ma się schować i czy podłoże pozwoli jej pracować bez tarcia. W dokumentacji technicznej spotyka się oznaczenia takie jak W, D, A2 czy K, które pomagają przełożyć rysunek na realne miejsce na działce. W praktyce oznaczają one odpowiednio światło wjazdu, odcinek potrzebny na dojście skrzydła, zapas po stronie otwarcia i długość szyny prowadzącej.
| Oznaczenie | Co znaczy | Po co jest potrzebne |
|---|---|---|
| W | Światło wjazdu | To punkt wyjścia dla całego projektu. |
| D | Długość dojścia lub dojazdu skrzydła | Pokazuje, ile miejsca brama potrzebuje po jednej stronie. |
| A2 / A3 | Miejsce po stronie otwarcia | Pomaga sprawdzić, czy segmenty schowają się bez kolizji. |
| K | Długość szyny prowadzącej | Decyduje o tym, jak długi ma być przygotowany odcinek montażowy. |
W polskich warunkach technicznych przyjmuje się minimum 2,4 m w świetle bramy, ale to wartość absolutnie bazowa. W praktyce wygodniejszy i bezpieczniejszy wjazd daje około 3,0 m, a przy większym aucie, busie albo wjeździe pod kątem sensownie jest myśleć o 3,5-4,0 m. Przy rodzinnej posesji różnica między 2,4 a 3,0 m naprawdę czuć już po kilku dniach użytkowania, zwłaszcza zimą albo przy cofnięciu z pełnym skrętem kół.
W katalogach producentów spotyka się też orientacyjne dane o tym, ile miejsca potrzebują poszczególne warianty. Dla wjazdu 3,0 m układ dwuczęściowy może potrzebować około 2,0-2,6 m, trzyczęściowy około 1,7-1,9 m, a czteroczęściowy jeszcze mniej. Przy 5,0 m te wartości rosną odpowiednio mniej więcej do 3,0-3,4 m, 2,4-2,5 m i 2,0-2,1 m. To nie są liczby uniwersalne dla każdego modelu, ale dobrze pokazują trend: im więcej segmentów, tym krótszy odcinek odkładania, za to większa złożoność układu.
Równie ważne jest podłoże. Wersja szynowa wymaga utwardzonej, równej nawierzchni na całej długości pracy, bo nawet niewielka nierówność zaczyna później dawać opór. Fundament pod konstrukcję powinien być naprawdę sztywny, zwykle wykonuje się go jako ławę z betonu klasy C20/C25 albo o porównywalnej nośności. Po montażu skrzydła pracują zwykle kilka do kilkunastu milimetrów nad nawierzchnią, więc każdy błąd w poziomie wychodzi od razu. Gdy schemat jest policzony dobrze, widać to już na etapie fundamentu, a nie dopiero po pierwszym sezonie.
Szynowa czy samonośna, czyli który układ wybrać
To jest moment, w którym najczęściej pada pytanie nie o samą ideę bramy teleskopowej, tylko o to, jaki typ ma większy sens na konkretnej posesji. Ja zwykle patrzę na trzy rzeczy: stan podłoża, ilość miejsca na otwarcie i to, jak bardzo właściciel chce ograniczyć późniejszą obsługę.
| Kryterium | Wersja szynowa | Wersja samonośna |
|---|---|---|
| Podłoże | Wymaga utwardzonej i równej nawierzchni z prowadnicą w gruncie. | Nie potrzebuje szyny w posadzce, ale wymaga bardzo solidnego fundamentu. |
| Zima i zabrudzenia | Trzeba dbać o czystość toru, bo śnieg, piasek i liście mogą utrudniać ruch. | Lepiej radzi sobie w trudniejszych warunkach terenowych i pogodowych. |
| Koszt i złożoność | Najczęściej prostsza i zwykle tańsza w wykonaniu. | Zazwyczaj droższa, bo konstrukcja jest bardziej rozbudowana. |
| Obsługa | Dobra na uporządkowanych, przewidywalnych podjazdach. | Lepsza tam, gdzie teren bywa kapryśny, stromy albo ciasny. |
| Miejsce potrzebne na otwarcie | W praktyce potrafi zejść niżej, często nieco ponad połowę światła wjazdu. | Zwykle potrzebuje więcej zapasu, często około 75-80% światła wjazdu. |
Jeśli mam do czynienia z dobrze przygotowanym, równym podjazdem, wersja szynowa bywa rozsądnym wyborem. Gdy teren jest trudniejszy, zimą pojawia się śnieg, a użytkownik nie chce co sezon pilnować toru, bliżej mi do wersji samonośnej. Nie dlatego, że jest modniejsza, tylko dlatego, że mniej zależy od stanu nawierzchni. Trzeba jednak uczciwie powiedzieć, że ta wygoda ma cenę: większa konstrukcja, wyższy koszt i bardziej wymagające wykonanie.
Warto też pamiętać, że teleskopowa brama to nie jest jedna sztywna recepta. Dwa segmenty sprawdzają się najczęściej przy prostszych i krótszych wjazdach, trzy segmenty dają większą oszczędność miejsca, a cztery części pojawiają się raczej tam, gdzie przestrzeń jest naprawdę mocno ograniczona. Im więcej segmentów, tym większa korzyść przestrzenna, ale też większa liczba punktów, które trzeba wyregulować. To zawsze jest kompromis, a nie magia.
Żeby wybrać dobrze, trzeba jeszcze wiedzieć, jakie błędy najczęściej psują cały efekt. I właśnie tam zwykle rozstrzyga się, czy schemat działa w praktyce, czy tylko dobrze wygląda na rysunku.
Najczęstsze błędy, które psują działanie bramy
Najczęściej problemem nie jest sama idea teleskopu, tylko zbyt optymistyczne założenie, że każdy system da się wcisnąć w każdy wjazd. W praktyce widzę kilka błędów powtarzających się wyjątkowo często.
- Za mały zapas miejsca po stronie otwarcia, przez co segmenty nie mają gdzie się schować do końca.
- Fundament wykonany „na oko” albo na podłożu, które z czasem osiada nierównomiernie.
- Niedoszacowanie masy wypełnienia i zbyt słabe wózki jezdne.
- Źle ustawione gniazdo najazdowe i chwytak, przez co zamknięcie jest szarpane zamiast miękkiego.
- Brak myślenia o zimie, wodzie i brudzie, zwłaszcza przy wersji szynowej.
- Przewody, napęd i miejsce serwisowe zaplanowane dopiero po montażu, kiedy nie ma już miejsca na korektę.
- Kolizje z furtką, słupkiem, skrzynką techniczną albo roślinnością przy ogrodzeniu.
Jest jeszcze jeden błąd, który często widzę przy oszczędnych inwestycjach: próba zrekompensowania słabego mechanicznego układu mocniejszym napędem. To zwykle nie działa. Jeśli geometria jest zła, napęd tylko szybciej pokaże problem. Ja nie oszczędzałbym na wózkach, podparciu i fundamentach, bo to właśnie te elementy najtrudniej poprawić po fakcie. Przy dobrze zrobionej bramie ruch ma być lekki sam z siebie, a nie „wymuszony” automatyką.
Jeśli te punkty są dopilnowane, konstrukcja potrafi pracować bardzo długo i bez nerwowych poprawek. Zostaje już tylko ostatnie sprawdzenie, które warto zrobić przed zamówieniem, żeby schemat nie został tylko na papierze.
Co sprawdzam przed zamówieniem, żeby schemat działał w praktyce
Gdybym miał zamówić taką bramę do własnej posesji, najpierw zebrałbym nie katalog, tylko pomiary. To prostsze, niż się wydaje, a oszczędza najwięcej błędów.
- Rzeczywiste światło wjazdu i to, czy wjeżdża tam tylko auto osobowe, czy także większy samochód.
- Dostępną długość po stronie, na którą brama ma się schować.
- Rodzaj podłoża i możliwość wykonania solidnego fundamentu.
- Spadek terenu oraz to, czy brama nie będzie pracować pod górę albo po nierównym gruncie.
- Miejsce na napęd, zasilanie i ewentualny serwis.
- Kolizje z furtką, słupkami, koszem na śmieci, roślinnością i innymi przeszkodami przy ogrodzeniu.
- Warunki zimowe, czyli to, czy podjazd często łapie lód, śnieg i zanieczyszczenia.
Najlepszy schemat bramy teleskopowej nie jest tym najbardziej efektownym na rysunku, tylko tym, który da się uczciwie zbudować w realnych warunkach działki. Jeśli przestrzeń jest ciasna, taka brama potrafi być bardzo dobrym rozwiązaniem, ale tylko wtedy, gdy segmenty, podparcie i miejsce odkładania zostały policzone bez zgadywania. Dobrze rozpisany projekt oszczędza później nerwów, a w codziennym użytkowaniu daje po prostu wygodny, przewidywalny wjazd.
Jeżeli mam streścić temat jednym zdaniem, powiedziałbym tak: w bramie teleskopowej najważniejsza nie jest sama liczba segmentów, tylko to, czy ich ruch został dopasowany do miejsca, jakie naprawdę masz na posesji. Wtedy konstrukcja pracuje lekko, nie zabiera niepotrzebnie przestrzeni i nie wymaga ciągłego poprawiania.
